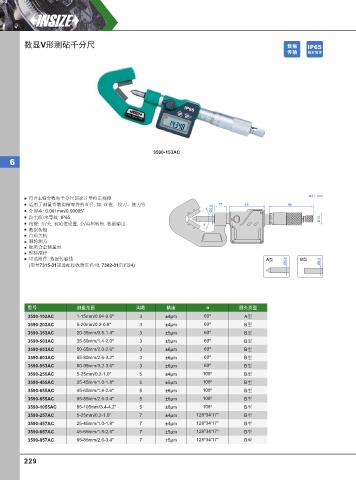

数显V形测砧千分尺 数据 IP65
传输 防尘防⽔

3590-153AC
6

符合JJG奇数沟千分尺国家计量检定规程 单位: mm
适用于测量奇数沟槽零件的直径, 如: 丝锥、铰刀、铣刀等 17 45 66
分辨率: 0.001mm/0.00005" Ø6.5
防尘/防水等级: IP65 Ø18
按键: 开/关, 初始值设置, 公/英制转换, 数据输出 α
数据传输
自动关机
棘轮测力
硬质合金测量面
配标准杆
可选附件: 数据传输线 A型 Ø6.5 B型 Ø6.5
(型号7315-31需选配接收器页码10, 7302-31页码24)

型号 测量范围 沟数 精度 α 测头类型
3590-153AC 1-15mm/0.04-0.6" 3 ±4μm 60º Α型
3590-203AC 5-20mm/0.2-0.8" 3 ±4μm 60º B型
3590-353AC 20-35mm/0.8-1.4" 3 ±5μm 60º B型
3590-503AC 35-50mm/1.4-2.0" 3 ±5μm 60º B型
3590-653AC 50-65mm/2.0-2.6" 3 ±6μm 60º B型
3590-803AC 65-80mm/2.6-3.2" 3 ±6μm 60º B型
3590-953AC 80-95mm/3.2-3.6" 3 ±6μm 60º B型
3590-255AC 5-25mm/0.2-1.0" 5 ±4μm 108º B型
3590-455AC 25-45mm/1.0-1.8" 5 ±5μm 108º Β型
3590-655AC 45-65mm/1.8-2.6" 5 ±6μm 108º B型
3590-855AC 65-85mm/2.6-3.4" 5 ±6μm 108º B型
3590-1055AC 85-105mm/3.4-4.2" 5 ±6μm 108º B型
3590-257AC 5-25mm/0.2-1.0" 7 ±4μm 128º34'17" B型
3590-457AC 25-45mm/1.0-1.8" 7 ±4μm 128º34'17" B型
3590-657AC 45-65mm/1.8-2.6" 7 ±5μm 128º34'17" B型
3590-857AC 65-85mm/2.6-3.4" 7 ±5μm 128º34'17" B型

229
