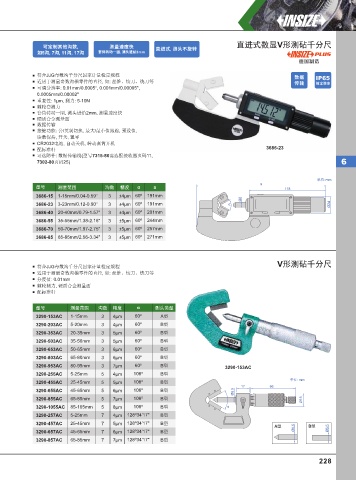

可定制其他沟数, 测量速度快 直进式, 测头不旋转 直进式数显V形测砧千分尺
如5沟, 7沟, 11沟, 17沟 套筒转动⼀圈, 测头进给2mm
德国制造

符合JJG奇数沟千分尺国家计量检定规程 数据
适用于测量奇数沟槽零件的直径, 如: 丝锥、铰刀、铣刀等 传输 IP65
防尘防⽔
可调分辨率: 0.01mm/0.0005", 0.001mm/0.00005",
0.0005mm/0.00002"
重复性: 1μm, 测力: 5-10N
棘轮套测力
套筒转动一圈, 测头进给2mm, 测量速度快
硬质合金测量面
数据传输
按键功能: 公/英制切换, 最大/最小值跟踪, 预设值,
读数保持, 开关, 置零
CR2032电池, 自动关机, 转动套筒开机
配标准杆 3686-23
可选附件: 数据传输线(型号7315-80需选配接收器页码11,
7302-80页码25) 6

单位: mm
a
型号 测量范围 沟数 精度 α a 118
3686-15 1-15mm/0.04-0.59" 3 ±4μm 60º 191mm
Ø8
3686-23 3-23mm/0.12-0.90" 3 ±4μm 60º 191mm α Ø24
3686-40 20-40mm/0.79-1.57" 3 ±4μm 60º 201mm
3686-55 35-55mm/1.38-2.16" 3 ±5μm 60º 244mm
3686-70 50-70mm/1.97-2.75" 3 ±5μm 60º 257mm
3686-85 65-85mm/2.56-3.34" 3 ±5μm 60º 271mm

V形测砧千分尺
符合JJG奇数沟千分尺国家计量检定规程
适用于测量奇数沟槽零件的直径, 如: 丝锥、铰刀、铣刀等
分度值: 0.01mm
棘轮测力, 硬质合金测量面
配标准杆

型号 测量范围 沟数 精度 α 测头类型
3290-153AC 1-15mm 3 4μm 60º A型
3290-203AC 5-20mm 3 4μm 60º B型
3290-353AC 20-35mm 3 5μm 60º B型
3290-503AC 35-50mm 3 5μm 60º B型
3290-653AC 50-65mm 3 6μm 60º B型
3290-803AC 65-80mm 3 6μm 60º B型
3290-953AC 80-95mm 3 7μm 60º B型 3290-153AC
3290-255AC 5-25mm 5 4μm 108º B型
单位: mm
3290-455AC 25-45mm 5 5μm 108º B型
17 66
3290-655AC 45-65mm 5 6μm 108º B型 Ø6.5
3290-855AC 65-85mm 5 7μm 108º B型 Ø18
3290-1055AC 85-105mm 5 8μm 108º B型 α
3290-257AC 5-25mm 7 4μm 128º34'17" B型
3290-457AC 25-45mm 7 5μm 128º34'17" B型
A型 Ø6.5 B型 Ø6.5
3290-657AC 45-65mm 7 6μm 128º34'17" B型
3290-857AC 65-85mm 7 7μm 128º34'17" B型

228
