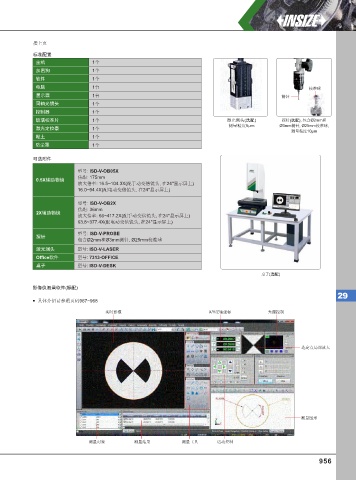

Page 965 - 英示测量INSIZE2025-v.66

接上页
标准配置
主机 1个
加密狗 1个
软件 1个
电脑 1台 校准球
显示器 1台 测针
同轴光镜头 1个
控制器 1个
玻璃校准片 1个 激光测头(选配) 探针(选配), 包含Ø2mm和
激光定位器 1个 测量精度5µm Ø3mm测针, Ø25mm校准球,
测量精度10µm

粘土 1个

防尘罩 1个
可选附件
型号: ISD-V-OB05X
焦距: 175mm
0.5X辅助物镜
放大倍率: 16.5~104.3X(配手动变倍镜头, 在24''显示屏上 )
16.0~94.4X(配电动变倍镜头 在24''显示屏上 )
,
型号: ISD-V-OB2X
焦距: 36mm
2X辅助物镜
放大倍率: 66~417.2X(配手动变倍镜头, 在24''显示屏上 )
63.8~377.4X(配电动变倍镜头 在24''显示屏上 )
,
型号: ISD-V-PROBE
探针
包含Ø2mm和Ø3mm测针, Ø25mm校准球
激光测头 型号: ISD-V-LASER
Office软件 型号: 7313-OFFICE
桌子 型号: ISD-V-DESK
桌子(选配 )

影像仪测量软件(标配)
29
具体介绍请参照页码967~968
实时影像 X/Y/Z轴坐标 光源控制

选定点局部放大

测量图形

测量对象 测量结果 测量工具 运动控制
