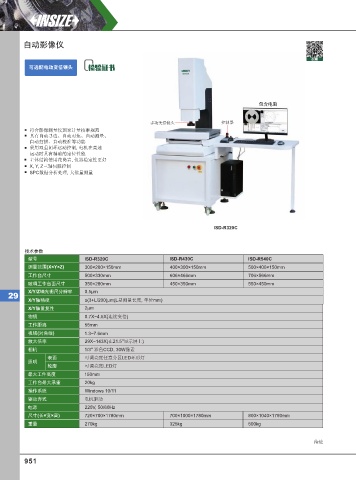

自动影像仪

视频
可选配电动变倍镜头

包含电脑

手动变倍镜头 控制器
符合影像测量仪国家计量校准规范
具有自动寻边、自动对焦、自动测量、
自动扫描、自动校准等功能
采用双重闭环运动控制, 电机在高速
运动时具有精确的定位性能
主体结构使用花岗岩, 仪器稳定性更好
X, Y, Z三轴伺服控制
SPC数据分析处理, 大批量测量

ISD-R320C

技术参数
型号 ISD-R320C ISD-R430C ISD-R540C
测量范围(X×Y×Z) 300×200×150mm 400×300×150mm 500×400×150mm
工作台尺寸 500×330mm 606×466mm 706×566mm
玻璃工作台面尺寸 350×280mm 450×350mm 550×450mm
X/Y/Z轴光栅尺分辨率 0.5µm
29
X/Y轴精度 ≤(3+L/200)µm(L是测量长度, 单位mm)
X/Y轴重复性 2µm
物镜 0.7X~4.5X(连续变倍)
工作距离 55mm
视场(对角线) 1.3~7.6mm
放大倍率 29X~143X(在21.5''显示屏上)
相机 1/3'' 彩色CCD, 30W像素
表面 可调亮度任意分区LED环形灯
照明
轮廓 可调亮度LED灯
最大工件高度 150mm
工作台最大承重 20kg
操作系统 Windows 10/11
驱动方式 电机驱动
电源 220V, 50/60Hz
尺寸(长×宽×高) 720×700×1780mm 700×1000×1780mm 800×1040×1780mm

重量 270kg 325kg 500kg

待续

951
