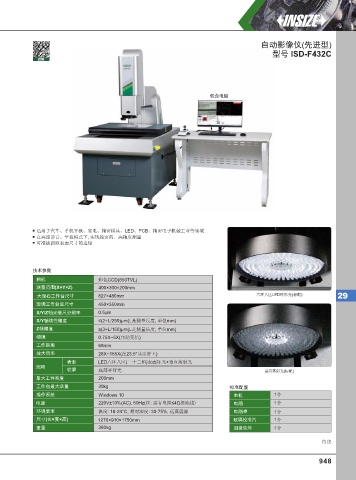

自动影像仪(先进型)
型号 ISD-F432C
视频

包含电脑

适用于汽车、手机平板、家电、精密模具、LED、PCB、精密电子机械工业等领域
在高速静音、平稳模式下, 实现稳定的、高精度测量
可准确抓取表面尺寸的边缘

技术参数
相机 彩色CCD(650TVL)
测量范围(X×Y×Z) 400×300×200mm
大理石工作台尺寸 827×480mm 六环八区LED环形光(标配) 29
玻璃工作台面尺寸 450×350mm
X/Y/Z轴光栅尺分辨率 0.5µm
X/Y轴线性精度 ≤(2+L/250)µm(L是测量长度, 单位mm)
Z轴精度 ≤(3+L/150)µm(L是测量长度, 单位mm)
物镜 0.75X~5X(自动变倍)
工作距离
工作距离 68mm
视场范围(对角线距离)
放大倍率 28X~155X(在23.5''显示屏上)
放大倍率
相机 表面 LED六环八区(三十二相)表面环光+垂直落射光
照明
轮廓 底部平行光 垂直落射光(标配)
照明
最大工件高度 200mm
工作台最大承重 30kg 标准配置
操作系统 Windows 10 主机 1个
电源 220V±10%(AC), 50Hz(注: 需有电阻≤4Ω接地线) 电脑 1个
环境要求 温度: 18-24°C, 相对湿度: 30-75%, 远离震源 电脑桌 1个
尺寸(长×宽×高) 1270×910×1750mm 玻璃校准片 1个
重量 360kg 测量软件 1个

待续
