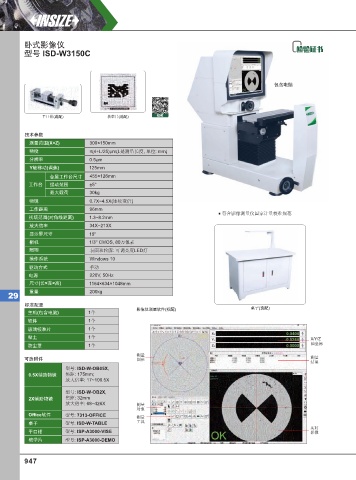

Page 956 - 英示测量INSIZE2025-v.66

卧式影像仪
型号 ISD-W3150C

包含电脑

视频
平口钳(选配) 教学片(选配)

技术参数
测量范围(X×Z ) 300×150mm
精度 ≤(4+L/25)µm(L是测量长度, 单位: mm)
分辨率 0.5µm
Y轴移动(调焦) 125mm
金属工作台尺寸 455×126mm
工作台 摆动范围 ±5°
最大载荷 30kg
物镜 0.7X~4.5X(连续变倍)
工作距离 96mm
符合影像测量仪国家计量校准规范
视场范围(对角线距离) 1.3~8.2mm
放大倍率 34X~213X
显示屏尺寸 19''
相机 1/3'' CMOS, 80万像素
照明 表面和轮廓: 可调亮度LED灯
操作系统 Windows 10
驱动方式 手动
电源 220V, 50Hz
尺寸(长×宽×高) 1164×634×1048mm
重量 200kg
29
标准配置
影像仪测量软件(标配) 桌子(选配)
主机(包含电脑) 1个
软件 1个
玻璃校准片 1个
粘土 1个
X/Y/Z
防尘罩 1个 轴坐标
测量
可选附件 图形 测量
结果
型号: ISD-W-OB05X,
0.5X辅助物镜 焦距: 175mm;
放大倍率: 17~106.5X

型号: ISD-W-OB2X,
2X辅助物镜 焦距: 32mm
放大倍率: 68~426X 测量
对象

Office软件 型号: 7313-OFFICE 测量
桌子 型号: ISD-W-TABLE 工具
实时
平口钳 型号: ISP-A3000-VISE 影像
教学片 型号: ISP-A3000-DEMO
