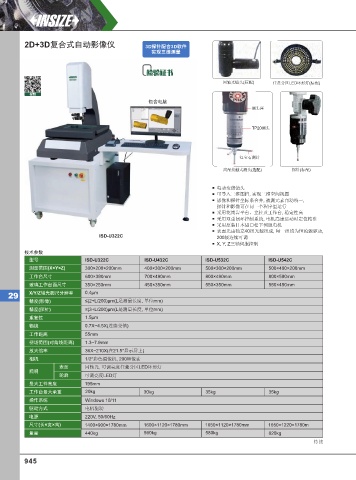

2D+3D复合式自动影像仪 3D探针配合3D软件
实现三维测量

同轴光镜头(标配) 任意分区LED环形灯(标配)

视频
包含电脑
测头座

TP20测头

红宝石测针

高配接触式测头(选配) 探针(标配)

电动变倍镜头
可导入三维图档, 实现三维空间视图
影像和探针坐标系合并, 被测元素自动统一,
探针和影像可在同一个程序里运行
采用花岗岩平台、立柱及工作台, 稳定性高
采用双重闭环控制系统, 电机高速运动时定位精准
采用原装日本进口松下伺服电机
表面光由独立40组光源组成, 每一组均为恒流源驱动,
ISD-U322C 200级连续可调
X, Y, Z三轴伺服控制
技术参数
型号 ISD-U322C ISD-U432C ISD-U532C ISD-U542C
测量范围(X×Y×Z ) 300×200×200mm 400×300×200mm 500×300×200mm 500×400×200mm
工作台尺寸 600×390mm 700×490mm 800×490mm 800×590mm
玻璃工作台面尺寸 350×250mm 450×350mm 550×350mm 550×450mm
X/Y/Z轴光栅尺分辨率 0.4µm
29
精度(影像) ≤(2+L/200)µm(L是测量长度, 单位mm)
精度(探针) ≤(3+L/200)µm(L是测量长度, 单位mm)
重复性 1.5µm
物镜 0.7X~4.5X(连续变倍)
工作距离 55mm
视场范围(对角线距离) 1.3~7.9mm
放大倍率 36X~210X(在21.5''显示屏上)
相机 1/2''彩色摄像机, 200W像素
表面 同轴光, 可调亮度任意分区LED环形灯
照明
轮廓 可调亮度LED灯
最大工件高度 195mm
工作台最大承重 20kg 30kg 35kg 35kg

操作系统 Windows 10/11
驱动方式 电机驱动
电源 220V, 50/60Hz
尺寸(长×宽×高) 1400×900×1780mm 1600×1120×1780mm 1650×1120×1780mm 1650×1220×1780m
重量 440kg 560kg 580kg 620kg
待续
