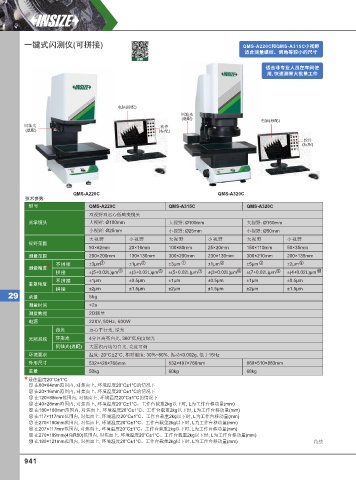

Page 950 - 英示测量INSIZE2025-v.66

一键式闪测仪(可拼接) QMS-A220C和QMS-A315C⼩视野
适合测量螺纹、倒⻆等较⼩的尺⼨
视频
适合⾮专业⼈员在⻋间使
⽤, 快速测量⼤批量⼯件

电脑(标配)
同轴光
(选配)
电脑(标配)
同轴光 软件
(选配) (标配)
软件
(标配)

QMS-A220C QMS-A320C
技术参数
型号 QMS-A220C QMS-A315C QMS-A320C
双视野双远心低畸变镜头
光学镜头 大视野: Ø100mm 大视野: Ø100mm 大视野: Ø150mm
小视野: Ø25mm 小视野: Ø25mm 小视野: Ø50mm
大视野 小视野 大视野 小视野 大视野 小视野
视野范围
93×62mm 20×16mm 100×80mm 25×20mm 150×110mm 50×35mm
测量范围 200×200mm 130×130mm 300×200mm 230×130mm 300×210mm 200×135mm
不拼接 ±3μm 1 ±1μm 2 ±3μm 1 ±1μm 2 ±5μm 3 ±2μm 4
测量精度*
拼接 ±(5+0.02L)μm 5 ±(3+0.02L)μm 6 ±(5+0.02L)μm 7 ±(3+0.02L)μm 8 ±(7+0.02L)μm 9 ±(4+0.02L)μm 10
不拼接 ±1μm ±0.5μm ±1μm ±0.5μm ±1μm ±0.5μm
重复精度
拼接 ±2μm ±1.5μm ±2μm ±1.5μm ±2μm ±1.5μm
29 5kg
测量时间 <2s
测量数据 2D测量
电源 220V, 50Hz, 600W
背光 远心平行光, 绿光
光照系统 环形光 4分区高亮白光, 360°低角度绿光
同轴光(选配) 大面积高均匀白光, 亮度可调
环境要求 温度: 20°C±2°C, 相对湿度: 30%~80%, 振动<0.002g, 低于15Hz
外形尺寸 532×428×766mm 532×497×766mm 669×510×883mm
重量 50kg 60kg 68kg
*
最佳温度20°C±1°C
在80×64mm范围内, 对焦面上, 环境温度20°C±1°C的情况下
1
2 在20×16mm范围内, 对焦面上, 环境温度20°C±1°C的情况下
3 在120×88mm范围内, 对焦面上, 环境温度20°C±1°C的情况下
4 在40×28mm范围内, 对焦面上, 环境温度20°C±1°C、工作台载重2kg以下时, L为工作台移动量(mm)
5 在180×180mm范围内, 对焦面上, 环境温度20°C±1°C、工作台载重2kg以下时, L为工作台移动量(mm)
6 在117×117mm范围内, 对焦面上, 环境温度20°C±1°C、工作台载重2kg以下时, L为工作台移动量(mm)
7 在270×180mm范围内, 对焦面上, 环境温度20°C±1°C、工作台载重2kg以下时, L为工作台移动量(mm)
8 在207×117mm范围内, 对焦面上, 环境温度20°C±1°C、工作台载重2kg以下时, L为工作台移动量(mm)
9 在270×189mm(4角R60)范围内, 对焦面上, 环境温度20°C±1°C、工作台载重2kg以下时, L为工作台移动量(mm)
10 在180×121mm范围内, 对焦面上, 环境温度20°C±1°C、工作台载重2kg以下时, L为工作台移动量(mm) 待续
