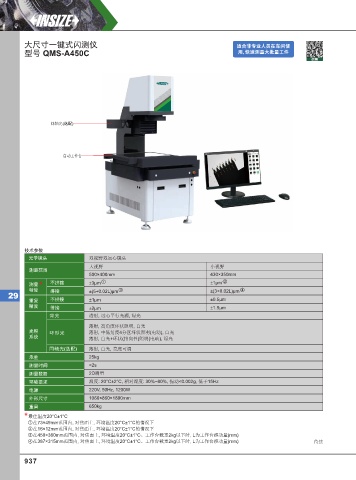

大尺寸一键式闪测仪 适合⾮专业⼈员在⻋间使
型号 QMS-A450C ⽤, 快速测量⼤批量⼯件
视频

同轴光(选配)

自动工作台

技术参数
光学镜头 双视野双远心镜头
大视野 小视野
测量范围
500×400mm 430×350mm
测量 * 不拼接 ±3μm 1 ±1μm 2
精度 拼接 ±(5+0.02L)μm 3 ±(3+0.02L)μm 4
29
重复 不拼接 ±1μm ±0.5μm
精度 拼接 ±2μm ±1.5μm
背光 透射, 远心平行光源, 绿光

落射, 高角度环状照明, 白光
光照 环形光 落射, 中低角度4分区环状照明(电动), 白光
系统 落射, 白光+环状(指向性)照明(电动), 绿光
同轴光(选配) 落射, 白光, 亮度可调
承重 25kg
测量时间 <2s
测量数据 2D测量
环境要求 温度: 20°C±2°C, 相对湿度: 30%~80%, 振动<0.002g, 低于15Hz
电源 220V, 50Hz, 1200W
外形尺寸 1060×860×1890mm
重量 650kg
* 最佳温度20°C±1°C
在73×49mm范围内, 对焦面上, 环境温度20°C±1°C的情况下
1
在16×12mm范围内, 对焦面上, 环境温度20°C±1°C的情况下
2
在450×360mm范围内, 对焦面上, 环境温度20°C±1°C、工作台载重2kg以下时, L为工作台移动量(mm)
3
在387×315mm范围内, 对焦面上, 环境温度20°C±1°C、工作台载重2kg以下时, L为工作台移动量(mm) 待续
4
