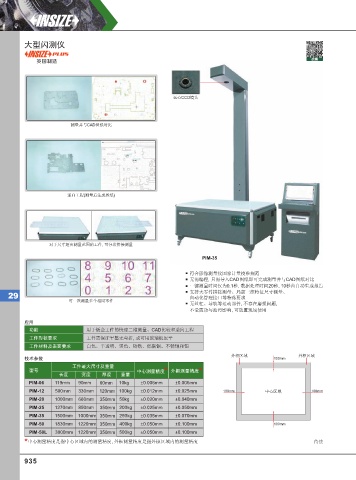

大型闪测仪

英国制造 视频

远心CCD镜头

测量并与CAD图纸对比

逆向工程(测量后生成图纸)

对于尺寸超出测量范围的工件, 可分段拼接测量

PIM-35

符合影像测量仪国家计量校准规范
无需编程, 只需导入CAD图纸即可完成测量并与CAD图纸对比
一键测量时间仅为0.1秒, 数据处理时间20秒, 10秒内自动生成报告
支持大零件拼接测量、局部三维特征尺寸测量、
29 自动化管理接口等特殊要求
可一次测量多个相同零件
无丝杠、导轨等运动部件, 不存在磨损问题,
不受震动与油污影响, 可放置现场使用

应用
功能 用于钣金工件的快速二维测量、CAD比较和逆向工程
工件形状要求 工件需保证平整无弯折, 或可用玻璃板压平
工件材料及表面要求 白色、半透明、黑色、铸铁、低碳钢、不锈钢和铝
外框区域 外框区域
技术参数 100mm
工件最大尺寸及重量
型号 中心测量精度* 外框测量精度*
长度 宽度 厚度 重量
PIM-06 119mm 90mm 60mm 10kg ±0.006mm ±0.006mm
PIM-12 500mm 330mm 120mm 100kg ±0.012mm ±0.025mm 100mm 中心区域 100mm
PIM-20 1000mm 660mm 350mm 50kg ±0.020mm ±0.040mm
PIM-25 1270mm 850mm 350mm 200kg ±0.025mm ±0.050mm
PIM-35 1500mm 1000mm 350mm 250kg ±0.035mm ±0.070mm
PIM-50 1830mm 1220mm 350mm 400kg ±0.050mm ±0.100mm 100mm
PIM-50L 3000mm 1220mm 350mm 500kg ±0.050mm ±0.100mm
* 中心测量精度是指中心区域内的测量精度, 外框测量精度是指外框区域内的测量精度 待续
