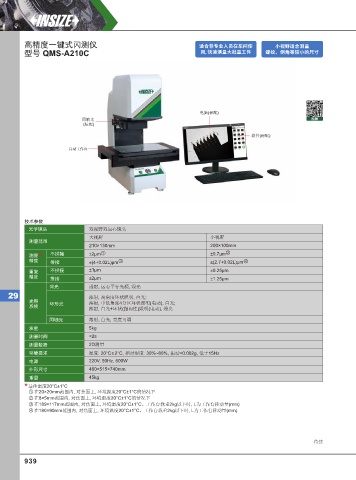

高精度一键式闪测仪 适合⾮专业⼈员在⻋间使 ⼩视野适合测量
型号 QMS-A210C ⽤, 快速测量⼤批量⼯件 螺纹、倒⻆等较⼩的尺⼨

电脑(标配)
同轴光 视频
(标配)

软件(标配)

自动工作台

技术参数
光学镜头 双视野双远心镜头
大视野 小视野
测量范围
210×130mm 200×100mm
测量 * 不拼接 ±2μm 1 ±0.7μm 2
精度 拼接 ±(4+0.02L)μm 3 ±(2.7+0.02L)μm 4
重复 不拼接 ±1μm ±0.25μm
精度
拼接 ±2μm ±1.25μm
背光 透射, 远心平行光源, 绿光
29 落射, 高角度环状照明, 白光;
光照 落射, 中低角度4分区环状照明(电动), 白光;

系统 环形光
落射, 白光+环状(指向性)照明(电动), 绿光

同轴光 落射, 白光, 亮度可调
承重 5kg
测量时间 <2s
测量数据 2D测量
环境要求 温度: 20°C±2°C, 相对湿度: 30%~80%, 振动<0.002g, 低于15Hz
电源 220V, 50Hz, 600W
外形尺寸 460×515×740mm
重量 45kg
*
最佳温度20°C±1°C
在20×20mm范围内, 对焦面上, 环境温度20°C±1°C的情况下
1
2 在8×5mm范围内, 对焦面上, 环境温度20°C±1°C的情况下
3 在189×117mm范围内, 对焦面上, 环境温度20°C±1°C、工作台载重2kg以下时, L为工作台移动量(mm)
4 在180×90mm范围内, 对焦面上, 环境温度20°C±1°C、工作台载重2kg以下时, L为工作台移动量(mm)

待续
