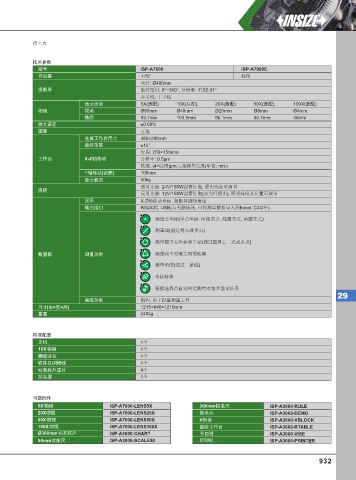

接上页
技术参数
型号 ISP-A7000 ISP-A7000E
寻边器 不配 标配
直径: Ø400mm
投影屏 旋转范围: 0°~360°, 分辨率: 1'或0.01°
参考线: 十字线
放大倍率 5X(选配) 10X(标配) 20X(选配) 50X(选配) 100X(选配)
物镜 视场 Ø80mm Ø40mm Ø20mm Ø8mm Ø4mm
焦距 93.7mm 103.9mm 95.1mm 65.7mm 35mm
放大误差 ±0.08%
图像 正像
金属工作台尺寸 450×200mm
旋转范围 ±15°
行程: 250×150mm
工作台 X-Z轴移动 分辨率: 0.5µm
精度: (4+L/25)µm, L是测量长度(单位: mm)
Y轴移动(调焦) 100mm
最大载荷 50kg
透射光源: 24V/150W卤素灯泡, 照明亮度可调节
照明
反射光源: 12V/150W卤素灯泡(双光纤照明), 照明亮度及位置可调节
显示 X-Z轴移动坐标, 投影屏旋转角度
输出接口 RS232C, USB(与电脑连接, 可将测量数据导入到Excel, CAD中)
测量点坐标(单点坐标, 两线交点, 线圆交点, 两圆交点)
测量线(通过两点或多点)
测量圆中心坐标和半径(通过圆周上三点或多点)
数显箱 测量功能 测量两个对象之间的距离
测量角度(通过二条线)
坐标转换
根据选择点自动判定测量对象并显示结果
29
高级功能 编程, 用于批量测量工件
尺寸 (长×宽×高) 1215×646×1210mm
重量 240kg
标准配置
主机 1个
10X 物镜 1个
脚踏开关 1个
软件及USB线 1个
标准胶片压片 4个
防尘罩 1个
可选附件
5X 物镜 ISP-A7000-LENS5X 300mm校准尺 ISP-A3000-RULE
20X物镜 ISP-A7000-LENS20X 教学片 ISP-A3000-DEMO
50X 物镜 ISP-A7000-LENS50X V形架 ISP-A3000-VBLOCK
100X 物镜 ISP-A7000-LENS100X 旋转工作台 ISP-A3000-RTABLE
Ø300mm 标准胶片 ISP-A3000-CHART 平口钳 ISP-A3000-VISE
50mm读数尺 ISP-A3000-SCALE50 打印机 ISP-A3000-PRINTER
