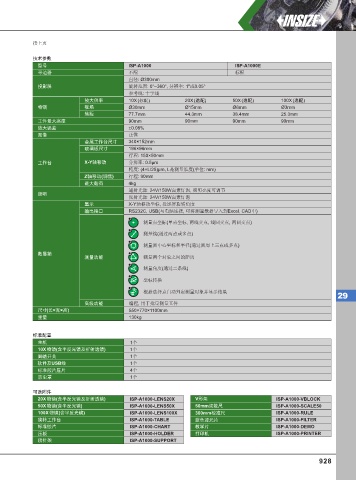

接上页
技术参数
型号 ISP-A1000 ISP-A1000E
寻边器 不配 标配
直径: Ø300mm
投影屏 旋转范围: 0°~360°, 分辨率: 1"或0.05°
参考线: 十字线
放大倍率 10X (标配) 20X (选配) 50X (选配) 100X (选配)
物镜 视场 Ø30mm Ø15mm Ø6mm Ø3mm
焦距 77.7mm 44.3mm 38.4mm 25.3mm
工件最大高度 90mm 90mm 90mm 90mm
放大误差 ±0.08%
图像 正像
金属工作台尺寸 340×152mm
玻璃板尺寸 196×96mm
行程: 150×50mm
工作台 X-Y轴移动 分辨率: 0.5µm
精度: (4+L/25)µm, L是测量长度(单位: mm)
Z轴移动(调焦) 行程: 90mm
最大载荷 4kg
透射光源: 24V/150W卤素灯泡, 照明亮度可调节
照明
反射光源: 24V/150W卤素灯泡
显示 X-Y轴移动坐标, 投影屏旋转角度
输出接口 RS232C, USB(与电脑连接, 可将测量数据导入到Excel, CAD中)
测量点坐标(单点坐标, 两线交点, 线圆交点, 两圆交点)
测量线(通过两点或多点)
测量圆中心坐标和半径(通过圆周上三点或多点)
数显箱
测量功能 测量两个对象之间的距离
测量角度(通过二条线)
坐标转换
根据选择点自动判定测量对象并显示结果
29
高级功能 编程, 用于批量测量工件
尺寸 (长×宽×高) 550×770×1100mm
重量 130kg
标准配置
主机 1个
10X 物镜(含半反光镜及折射透镜) 1个
脚踏开关 1个
软件及USB线 1个
标准胶片压片 4个
防尘罩 1个
可选附件
20X 物镜(含半反光镜及折射透镜) ISP-A1000-LENS20X V形架 ISP-A1000-VBLOCK
50X 物镜(含半反光镜) ISP-A1000-LENS50X 50mm读数尺 ISP-A1000-SCALE50
100X 物镜(含半反光镜) ISP-A1000-LENS100X 300mm校准尺 ISP-A1000-RULE
旋转工作台 ISP-A1000-TABLE 蓝色滤光片 ISP-A1000-FILTER
标准胶片 ISP-A1000-CHART 教学片 ISP-A1000-DEMO
压板 ISP-A1000-HOLDER 打印机 ISP-A1000-PRINTER
顶针架 ISP-A1000-SUPPORT
