接上页

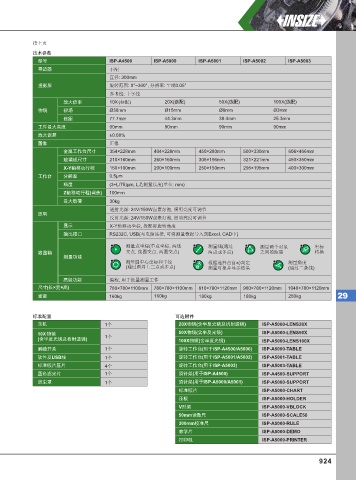

技术参数
型号 ISP-A4500 ISP-A5000 ISP-A5001 ISP-A5002 ISP-A5003
寻边器 不配
直径: 300mm
投影屏 旋转范围: 0°~360°, 分辨率: 1"或0.05°

参考线: 十字线
放大倍率 10X (标配) 20X(选配) 50X(选配) 100X(选配)
物镜 视场 Ø30mm Ø15mm Ø6mm Ø3mm
焦距 77.7mm 44.3mm 38.4mm 25.3mm
工件最大高度 90mm 90mm 90mm 90mm
放大误差 ±0.08%
图像 正像
金属工作台尺寸 354×228mm 404×228mm 450×280mm 500×330mm 606×466mm
玻璃板尺寸 210×160mm 260×160mm 306×196mm 321×221mm 450×350mm

X-Y轴移动行程 150×100mm 200×100mm 250×150mm 295×195mm 400×300mm
工作台 分辨率 0.5µm
精度 (3+L/75)µm, L是测量长度(单位: mm)

Z轴移动行程(调焦) 100mm
最大载荷 30kg
透射光源: 24V/150W卤素灯泡, 照明亮度可调节
照明
反射光源: 24V/150W卤素灯泡, 照明亮度可调节
显示 X-Y轴移动坐标, 投影屏旋转角度
输出接口 RS232C, USB(与电脑连接, 可将测量数据导入到Excel, CAD中)
,
测量点坐标(单点坐标, 两线 测量线(通过 测量两个对象 坐标
数显箱 交点, 线圆交点, 两圆交点) 两点或多点) 之间的距离 转换
测量功能
测量圆中心坐标和半径 根据选择点自动判定 测量角度
(通过圆周上三点或多点) 测量对象并显示结果 (通过二条线)

高级功能 编程, 用于批量测量工件
尺寸 (长 宽 高) 780×780×1100mm 780×780×1100mm 810×780×1120mm 900×780×1120mm 1040×780×1120mm
×
×
重量 160kg 160kg 180kg 180kg 250kg 29

标准配置 可选附件
主机 1个 20X物镜(含半反光镜及折射透镜) ISP-A5000-LENS20X
10X 物镜 1个 50X物镜(含半反光镜) ISP-A5000-LENS50X

(含半反光镜及折射透镜) 100X物镜(含半反光镜) ISP-A5000-LENS100X
脚踏开关 1个 旋转工作台(用于ISP-A4500/A5000) ISP-A5000-TABLE

软件及USB线 1个 旋转工作台(用于ISP-A5001/A5002) ISP-A5001-TABLE
标准胶片压片 4个 旋转工作台(用于ISP-A5003) ISP-A5003-TABLE
蓝色滤光片 1个 顶针架(用于ISP-A4500) ISP-A4500-SUPPORT
防尘罩 1个 顶针架(用于ISP-A5000/A5001) ISP-A5000-SUPPORT
标准胶片 ISP-A5000-CHART
压板 ISP-A5000-HOLDER

V形架 ISP-A5000-VBLOCK
50mm读数尺 ISP-A5000-SCALE50

300mm校准尺 ISP-A5000-RULE
教学片 ISP-A5000-DEMO
打印机 ISP-A5000-PRINTER
