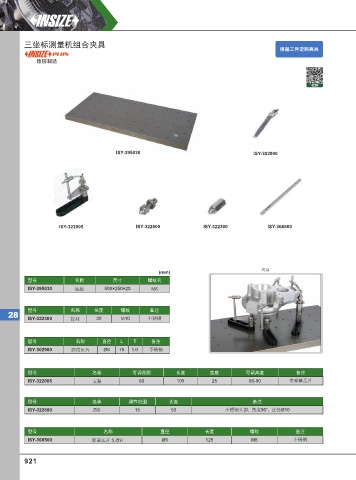

三坐标测量机组合夹具
根据⼯件定制夹具

德国制造

视频

ISY-395030 ISY-302900

ISY-322005 ISY-322600 ISY-322300 ISY-368500

应用
(mm)
型号 名称 尺寸 螺纹孔
ISY-395030 底板 500×250×20 M6

型号 名称 长度 螺纹 备注
28
ISY-322300 接杆 35 M10 不锈钢

型号 名称 直径 L T 备注
ISY-302900 弹簧压片 Ø6 75 1.0 不锈钢

型号 名称 可调范围 长度 宽度 可调高度 备注
ISY-322005 支架 60 105 25 80-90 带弹簧压片

型号 名称 调节范围 长度 备注
ISY-322600 顶杆 15 50 不锈钢头部, 角度90°, 直径Ø10

型号 名称 直径 长度 螺纹 备注
ISY-368500 弹簧压片支撑杆 Ø6 125 M6 不锈钢
