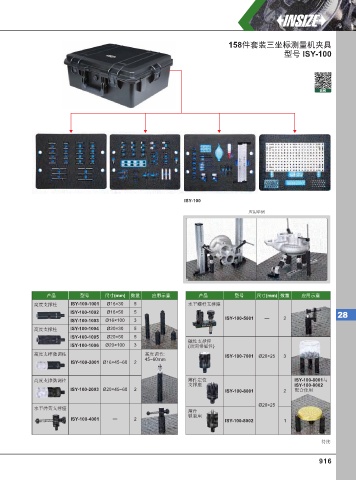

158件套装三坐标测量机夹具
型号 ISY-100

视频

ISY-100
应用举例

产品 型号 尺寸(mm) 数量 应用示意 产品 型号 尺寸(mm) 数量 应用示意
高度支撑柱 ISY-100-1001 Ø16×30 5 水平螺杆支撑座
ISY-100-1002 Ø16×50 5 28
ISY-100-1003 Ø16×100 3 ISY-100-5001 — 2
Ø20×30
高度支撑柱 ISY-100-1004 Ø20×50 5
ISY-100-1005 5 磁性支撑座
ISY-100-1006 Ø20×100 3 (顶面带磁性)
高度支撑微调柱 高度调节: ISY-100-7001 Ø20×25 3
45~60mm
ISY-100-2001 Ø16×45~60 2

高度支撑微调柱 薄件定位 ISY-100-8001与
支撑座 ISY-100-8002
ISY-100-2003 Ø20×45~60 2 ISY-100-8001 2 配合使用

Ø20×25
水平弹簧支撑座
薄件
锁紧座
ISY-100-4001 — 2 ISY-100-8002 1

待续
