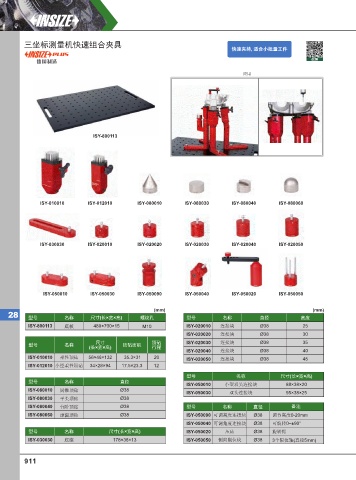

Page 920 - 英示测量INSIZE2025-v.66

三坐标测量机快速组合夹具
快速夹持, 适合⼩批量⼯件

德国制造 视频
应用

ISY-800113

ISY-010010 ISY-012010 ISY-080010 ISY-080030 ISY-080040 ISY-080060

ISY-030030 ISY-020010 ISY-020020 ISY-020030 ISY-020040 ISY-020050

ISY-050010 ISY-050030 ISY-050090 ISY-050040 ISY-050020 ISY-050050

(mm) (mm)
28 型号 名称 尺寸(长×宽×高) 螺纹孔 型号 名称 直径 高度

ISY-800113 底板 480×700×15 M10 ISY-020010 连接块 Ø38 25
ISY-020020 连接块 Ø38 30
尺寸 顶砧 ISY-020030 连接块 Ø38 35
型号 名称 顶砧面积
(长×宽×高) 行程 ISY-020040 连接块 Ø38 40
ISY-010010 柔性顶砧 56×46×132 35.3×31 20 ISY-020050 连接块 Ø38 45
ISY-012010 小型柔性顶砧 34×28×94 17.5×23.3 12
型号 名称 尺寸(长×宽×高)
型号 名称 直径
ISY-050010 小型双头连接块 88×38×20
ISY-080010 圆锥顶砧 Ø38
ISY-050030 双头连接块 95×38×25
ISY-080030 平头顶砧 Ø38
ISY-080040 台阶顶砧 Ø38 型号 名称 直径 备注
ISY-080060 球面顶砧 Ø38 ISY-050090 可调高度连接块 Ø38 调节高度0-20mm
ISY-050040 可调角度连接块 Ø38 可旋转0~±90°
型号 名称 尺寸(长×宽×高) ISY-050020 压砧 Ø38 旋转臂
ISY-030030 底座 178×38×13 ISY-050050 侧向限位块 Ø38 3个限位轴(直径5mm)

911
