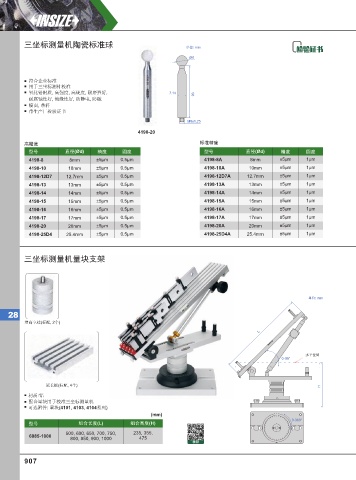

Page 916 - 英示测量INSIZE2025-v.66

三坐标测量机陶瓷标准球 单位: mm

Ød

符合企业标准
用于三坐标测针校准
氧化锆材质, 高强度, 高硬度, 耐磨性好, 7.14 93
耐腐蚀性好, 绝缘性好, 防静电, 防磁
镜面, 带杆
带生产厂检验证书
M8x1.25
4198-20
高精度 标准精度
型号 直径(Ød) 精度 圆度 型号 直径(Ød) 精度 圆度
4198-8 8mm ±5μm 0.5μm 4198-8A 8mm ±5μm 1μm
4198-10 10mm ±5μm 0.5μm 4198-10A 10mm ±5μm 1μm
4198-12D7 12.7mm ±5μm 0.5μm 4198-12D7A 12.7mm ±5μm 1μm
4198-13 13mm ±5μm 0.5μm 4198-13A 13mm ±5μm 1μm
4198-14 14mm ±5μm 0.5μm 4198-14A 14mm ±5μm 1μm
4198-15 15mm ±5μm 0.5μm 4198-15A 15mm ±5μm 1μm
4198-16 16mm ±5μm 0.5μm 4198-16A 16mm ±5μm 1μm
4198-17 17mm ±5μm 0.5μm 4198-17A 17mm ±5μm 1μm
4198-20 20mm ±5μm 0.5μm 4198-20A 20mm ±5μm 1μm
4198-25D4 25.4mm ±5μm 0.5μm 4198-25D4A 25.4mm ±5μm 1μm

三坐标测量机量块支架

单位: mm

28
增高立柱(标配, 2个)
L

水平位置
0-90°

延长板(标配, 4个) H
材质:铝
配合量块用于校准三坐标测量机
可选附件: 量块(4101, 4103, 4104系列)
(mm)
0-360°
型号 组合长度(L) 组合高度(H)
500, 600, 650, 700, 750, 235, 355,
6885-1000
800, 850, 900, 1000 475
