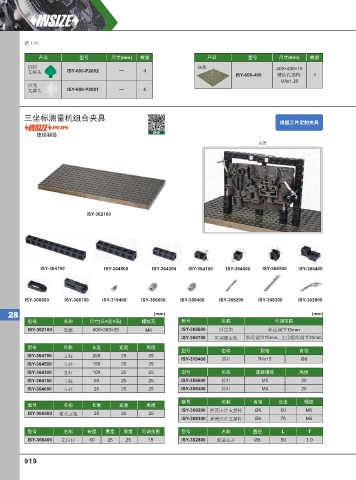

Page 928 - 英示测量INSIZE2025-v.66

接上页

产品 型号 尺寸(mm) 数量 产品 型号 尺寸(mm) 数量
铝制 底板 400×400×18
支撑头 ISY-600-P2002 — 4
ISY-600-400 螺纹孔规格: 1
M8x1.25
尼龙
支撑头 ISY-600-P2001 — 4

三坐标测量机组合夹具
根据⼯件定制夹具
德国制造 视频
应用

ISY-362100

ISY-364700 ISY-364500 ISY-364300 ISY-364100 ISY-364000 ISY-366500 ISY-366400

ISY-366600 ISY-366700 ISY-319400 ISY-356600 ISY-356400 ISY-368200 ISY-368300 ISY-302800

28 (mm) (mm)
型号 名称 尺寸(长×宽×高) 螺纹孔 型号 名称 可调范围
ISY-362100 底板 600×300×25 M6 ISY-366600 固定块 轨道调节15mm
ISY-366700 可调固定块 轨道调节15mm, 止出螺纹调节20mm
型号 名称 长度 宽度 高度
型号 名称 规格 直径
ISY-364700 立柱 250 25 25
ISY-319400 顶杆 R4x15 Ø8
ISY-364500 立柱 150 25 25
ISY-364300 立柱 100 25 25 型号 名称 连接螺纹 高度
ISY-364100 立柱 50 25 25 ISY-356600 接杆 M5 20
ISY-364000 立柱 25 25 25 ISY-356400 接杆 M6 20

型号 名称 直径 长度 螺纹
型号 名称 长度 宽度 高度
ISY-368200 弹簧压片支撑杆 Ø6 50 M6
ISY-366500 横式立柱 25 25 25
ISY-368300 弹簧压片支撑杆 Ø6 75 M6
型号 名称 长度 宽度 高度 可调范围 型号 名称 直径 L T
ISY-366400 定位柱 60 25 25 15 ISY-302800 弹簧压片 Ø6 50 1.0

919
