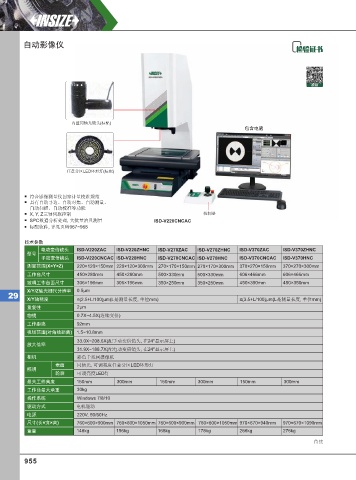

Page 964 - 英示测量INSIZE2025-v.66

自动影像仪

视频

内置同轴光镜头(标配)
包含电脑

任意分区LED环形灯(标配)

符合影像测量仪国家计量校准规范
具有自动寻边、自动对焦、自动测量、
自动扫描、自动校准等功能
X, Y, Z三轴伺服控制 控制器
SPC数据分析处理, 大批量治具测量 ISD-V220CNCAC
标配软件, 详见页码967~968

技术参数
电动变倍镜头 ISD-V220ZAC ISD-V220ZHNC ISD-V270ZAC ISD-V270ZHNC ISD-V370ZAC ISD-V370ZHNC
型号
手动变倍镜头 ISD-V220CNCAC ISD-V220HNC ISD-V270CNCAC ISD-V270HNC ISD-V370CNCAC ISD-V370HNC
测量范围(X×Y×Z) 220×120×150mm 220×120×300mm 270×170×150mm 270×170×300mm 370×270×150mm 370×270×300mm
工作台尺寸 450×280mm 450×280mm 500×330mm 500×330mm 606×466mm 606×466mm
玻璃工作台面尺寸 306×196mm 306×196mm 350×250mm 350×250mm 450×350mm 450×350mm
X/Y/Z轴光栅尺分辨率 0.5µm
29
X/Y轴精度 ≤(2.5+L/100)µm(L是测量长度, 单位mm) ≤(3.5+L/100)µm(L是测量长度, 单位mm)
重复性 2µm
物镜 0.7X~4.5X(连续变倍 )
工作距离 92mm
视场范围(对角线距离) 1.5~10.8mm
33.0X~208.6X(配手动变倍镜头, 在24''显示屏上)
放大倍率
31.9X~188.7X(配电动变倍镜头, 在24''显示屏上)
相机 彩色千兆网摄像机
表面 同轴光, 可调亮度任意分区LED环形灯
照明
轮廓 可调亮度LED灯
最大工件高度 150mm 300mm 150mm 300mm 150mm 300mm
工作台最大承重 30kg
操作系统 Windows 7/8/10
驱动方式 电机驱动
电源 220V, 50/60Hz

尺寸(长×宽×高) 760×600×900mm 760×600×1050mm 760×600×900mm 760×600×1050mm 970×670×940mm 970×670×1090mm
重量 146kg 156kg 168kg 178kg 266kg 276kg
待续
