Page 968 - 英示测量INSIZE2025-v.66

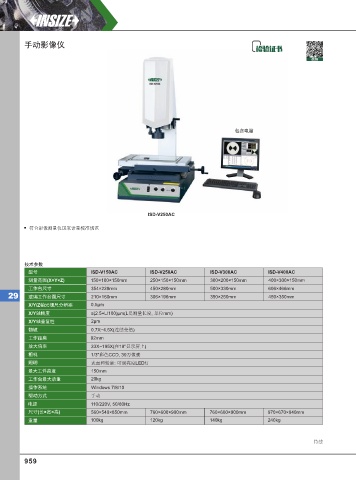

手动影像仪

视频

包含电脑

ISD-V250AC
符合影像测量仪国家计量校准规范

技术参数
型号 ISD-V150AC ISD-V250AC ISD-V300AC ISD-V400AC
测量范围(X×Y×Z) 150×100×150mm 250×150×150mm 300×200×150mm 400×300×150mm
工作台尺寸 354×228mm 450×280mm 500×330mm 606×466mm
29 玻璃工作台面尺寸 210×160mm 306×196mm 350×250mm 450×350mm
X/Y/Z轴光栅尺分辨率 0.5µm
X/Y轴精度 ≤(2.5+L/100)µm(L是测量长度, 单位mm)
X/Y轴重复性 2µm
物镜 0.7X~4.5X(连续变倍)
工作距离 92mm
放大倍率 33X~195X(在19''显示屏上)
相机 1/3''彩色CCD, 30万像素
照明 表面和轮廓: 可调亮度LED灯
最大工件高度 150mm
工作台最大承重 20kg
操作系统 Windows 7/8/10
驱动方式 手动
电源 110/220V, 50/60Hz

尺寸(长×宽×高) 560×540×850mm 760×600×900mm 760×600×900mm 970×670×940mm
重量 100kg 120kg 140kg 240kg

待续

959
