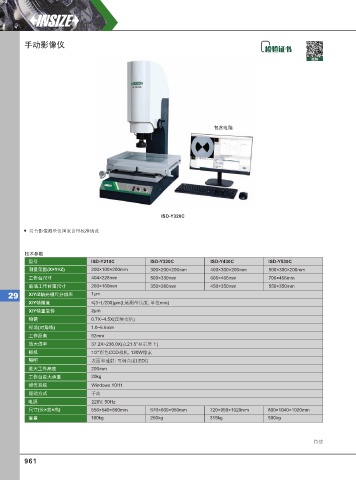

Page 970 - 英示测量INSIZE2025-v.66

手动影像仪

视频

包含电脑

ISD-Y320C

符合影像测量仪国家计量校准规范

技术参数
型号 ISD-Y210C ISD-Y320C ISD-Y430C ISD-Y530C
测量范围(X×Y×Z) 200×100×200mm 300×200×200mm 400×300×200mm 500×300×200mm
工作台尺寸 404×228mm 500×330mm 606×466mm 706×466mm
玻璃工作台面尺寸 260×160mm 350×280mm 450×350mm 550×350mm
29 X/Y/Z轴光栅尺分辨率 1µm
X/Y轴精度 ≤(3+L/200)µm(L是测量长度, 单位mm)
X/Y轴重复性 2µm
物镜 0.7X~4.5X(连续变倍)
视场(对角线) 1.0~6.6mm
工作距离 92mm
放大倍率 37.2X~236.0X(在21.5''显示屏上)
相机 1/2 彩色CCD相机, 130W像素
''
照明 表面和透射: 可调亮度LED灯
最大工件高度 200mm
工作台最大承重 20kg
操作系统 Windows 10/11
驱动方式 手动
电源 220V, 50Hz
尺寸(长×宽×高) 556×540×860mm 670×660×950mm 720×950×1020mm 800×1040×1020mm
重量 180kg 260kg 315kg 500kg

待续

961
