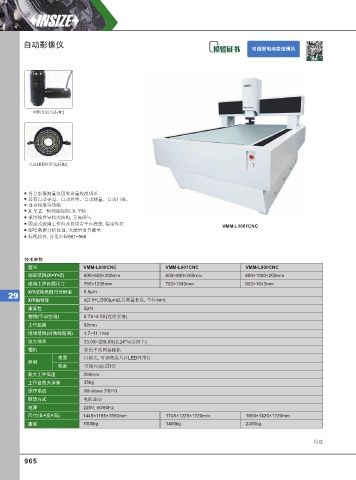

Page 974 - 英示测量INSIZE2025-v.66

自动影像仪
可选配电动变倍镜头
视频

同轴光镜头(标配)

八区LED环形光 (标配)

符合影像测量仪国家计量校准规范
具有自动寻边、自动对焦、自动测量、自动扫描、
自动校准等功能
X, Y, Z三轴伺服控制, X, Y轴
采用线性导轨式结构, 无需供气
固定式玻璃工作台及花岗岩平台底座, 稳定性好
VMM-L1001CNC
SPC数据分析处理, 大批量治具测量
标配软件, 详见页码967~968

技术参数
型号 VMM-L600CNC VMM-L601CNC VMM-L800CNC
测量范围(X×Y×Z) 600×600×200mm 600×900×200mm 800×1000×200mm
玻璃工作台面尺寸 765×1238mm 702×1543mm 902×1643mm
X/Y/Z轴光栅尺分辨率 0.5µm
29
X/Y轴精度 ≤(3.5+L/200)µm(L是测量长度, 单位mm)
重复性 2µm
物镜(手动变倍) 0.7X~4.5X(连续变倍 )
工作距离 92mm
视场范围(对角线距离) 1.7~11.1mm
放大倍率 33.0X~208.6X(在24''显示屏上)
相机 彩色千兆网摄像机
表面 同轴光, 可调亮度八区LED环形灯
照明
轮廓 可调亮度LED灯
最大工件高度 200mm
工作台最大承重 35kg
操作系统 Windows 7/8/10
驱动方式 电机驱动
电源 220V, 50/60Hz
×
尺寸(长×宽×高) 1445 1185 1560mm 1745 1220 1720mm 1850 1420 1720mm
×
×
×
×
×
重量 1000kg 1400kg 2200kg
待续
