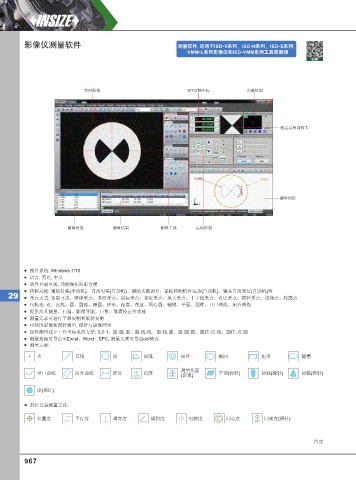

Page 976 - 英示测量INSIZE2025-v.66

影像仪测量软件 测量软件, 适⽤于ISD-V系列、ISD-H系列、ISD-E系列、
VMM-L系列影像仪和ISD-VMM系列⼯具显微镜
视频

实时影像 X/Y/Z轴坐标 光源控制

选定点局部放大

测量图形

测量对象 测量结果 测量工具 运动控制

操作系统: Windows 7/10
语言: 英语, 中文
软件界面直观, 功能操作简单方便
控制功能: 辅助对焦(手动机)、自动对焦(自动机)、辅助光源调节、鼠标控制机台运动(自动机)、镜头自动变倍(自动机)等
29 采点方式: 智能寻边、整体采点、多段采点、鼠标采点、邻近采点、放大采点、十字线采点、对比采点、探针采点、边缘点、轮廓点
可构造: 点、直线、圆、圆弧、椭圆、矩形、距离、角度、同心圆、键槽、平面、圆锥、开口曲线、闭合曲线
提供治具测量、扫描、影像导航、巨集、像素校正等功能
测量元素可进行平移复制和旋转复制
可使用影像和探针测量, 探针与影像同步
探针测量建立工件坐标系的方法: 3-2-1、面-面-面、面-线-线、面-线-圆、面-圆-圆、圆柱-点-线、圆柱-点-圆
测量数据可导出至Excel、Word、SPC, 测量元素可导出dxf格式
测量元素:
点 直线 圆 圆弧 圆环 椭圆 矩形 键槽

开口曲线 闭合曲线 距离 角度 测量焦面 平面(探针) 圆柱(探针) 圆锥(探针)
(影像)

球(探针)

形位公差测量工具:
位置度 平行度 垂直度 倾斜度 对称度 同心度 同轴度(探针)

待续
