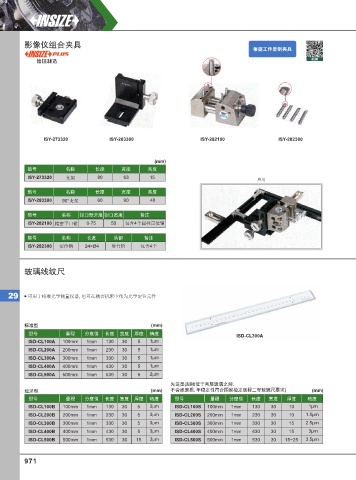

Page 980 - 英示测量INSIZE2025-v.66

影像仪组合夹具
根据⼯件定制夹具

德国制造 视频

ISY-273320 ISY-283300 ISY-282100 ISY-282300

(mm)
型号 名称 长度 宽度 高度
ISY-273320 支架 80 63 15 应用

型号 名称 长度 宽度 高度
ISY-283300 90°支架 60 90 48

型号 名称 钳口张开度 钳口宽度 备注
ISY-282100 精密平口钳 0-75 50 包含4个圆柱定位销

型号 名称 长度 头部 备注
ISY-282300 定位销 24×Ø4 带台阶 包含4个

玻璃线纹尺

29 可用于校准光学测量仪器, 也可在精密机床中作为光学定位元件

标准型 (mm)
型号 量程 分度值 长度 宽度 厚度 精度
ISD-CL300A
ISD-CL100A 100mm 1mm 130 30 5 1μm
ISD-CL200A 200mm 1mm 230 30 5 1μm
ISD-CL300A 300mm 1mm 330 30 5 1μm
ISD-CL400A 400mm 1mm 430 30 5 1μm
ISD-CL500A 500mm 1mm 530 30 5 2μm
先进型(刻线位于两层玻璃之间,
经济型 (mm) 不会被磨损,年稳定性符合国家检定规程二等玻璃尺要求) (mm)
型号 量程 分度值 长度 宽度 厚度 精度 型号 量程 分度值 长度 宽度 厚度 精度
ISD-CL100B 100mm 1mm 130 30 5 3μm ISD-CL100S 100mm 1mm 130 30 10 1μm
ISD-CL200B 200mm 1mm 230 30 5 3μm ISD-CL200S 200mm 1mm 230 30 10 1.5μm
ISD-CL300B 300mm 1mm 330 30 5 3μm ISD-CL300S 300mm 1mm 330 30 15 2.5μm
ISD-CL400B 400mm 1mm 430 30 5 3μm ISD-CL400S 400mm 1mm 430 30 15 3μm
ISD-CL500B 500mm 1mm 530 30 15 3μm ISD-CL500S 500mm 1mm 530 30 15~25 3.5μm

971
