Page 966 - 英示测量INSIZE2025-v.66

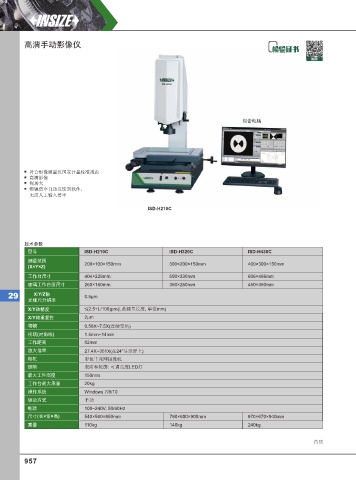

高清手动影像仪

视频

包含电脑

符合影像测量仪国家计量校准规范
高清影像
视场大
物镜倍率自动反馈到软件,
无需人工输入倍率

ISD-H210C

技术参数
型号 ISD-H210C ISD-H320C ISD-H430C
测量范围
200×100×150mm 300×200×150mm 400×300×150mm
(X×Y×Z)
工作台尺寸 404×228mm 500×330mm 606×466mm
玻璃工作台面尺寸 260×160mm 350×250mm 450×350mm
29 X/Y/Z轴 0.5µm
光栅尺分辨率
X/Y轴精度 ≤(2.5+L/100)µm(L是测量长度, 单位mm)
X/Y轴重复性 2µm
物镜 0.58X~7.5X(连续变倍)
视场(对角线 ) 1.4mm~14mm
工作距离 82mm
放大倍率 27.4X~351X(在24''显示屏上)
相机 彩色千兆网摄像机
照明 表面和轮廓: 可调亮度LED灯
最大工件高度 150mm
工作台最大承重 20kg
操作系统 Windows 7/8/10
驱动方式 手动
电源 100~240V, 50/60Hz

尺寸(长×宽×高) 540×560×850mm 760×600×900mm 970×670×940mm
重量 110kg 140kg 240kg

待续

957
