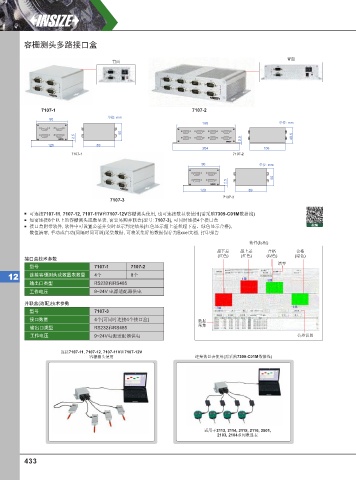

容栅测头多路接口盒
背面
背面
7107-1 7107-2
单位: mm
90
180 单位: mm
50
2.5 2.5 48.6
120 89
204 108
7107-1 7107-2
90 单位: mm
50
2.5
120 89
7107-3
7107-3
可连接7107-11, 7107-12, 7107-11V和7107-12V容栅测头使用, 也可连接数显表使用(需采购7309-C01M数据线)
如需连接8个以上的容栅测头或数显表, 需要另购并联盒(型号: 7107-3), 可同时连接4个接口盒
接口盒附带软件, 软件中可设置公差并实时显示判定结果(红色显示超上差和超下差、绿色显示合格), 视频
数值清零, 手动或自动(间隔时间可调)采集数据, 可将采集好的数据保存为Excel文档, 打印报告
软件(标配)
超下差 超上差 合格 合格
(红色) (红色) (绿色) (绿色)
接口盒技术参数
清零
型号 7107-1 7107-2
12 连接容栅测头或数显表数量 4个 8个
输出口类型 RS232和RS485
工作电压 9~24V 电源适配器供电
并联盒(选配)技术参数
型号 7107-3
接口数量 4个(可同时连接4个接口盒) 数据
输出口类型 RS232和RS485 采集
工作电压 9~24V电源适配器供电 公差设置
连接7107-11, 7107-12, 7107-11V和7107-12V
容栅测头使用 连接数显表使用(需采购7309-C01M数据线)
适用于2112, 2114, 2115, 2116, 2501,
2103, 2104系列数显表
