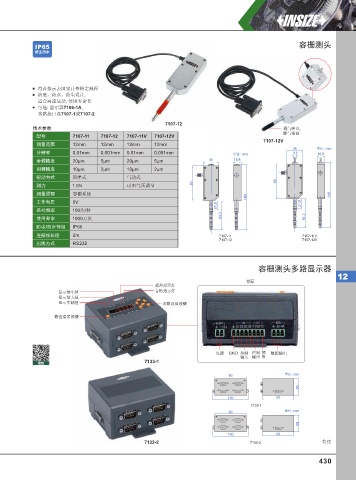

容栅测头
IP65
防尘防⽔

符合指示表国家计量检定规程
防震、防水、防尘设计,
适合高速运动, 使用寿命长
可选: 显示器7106-1A,
多路接口盒7107-1或7107-2
7107-12
技术参数 通气弹出,
断气缩回
型号 7107-11 7107-12 7107-11V 7107-12V
7107-12V
测量范围 12mm 12mm 12mm 12mm
36 单位: mm
分辨率 0.01mm 0.001mm 0.01mm 0.001mm 单位: mm 3.5 18.8
全程精度 20µm 5µm 20µm 5µm 36 18.8
回程精度 10µm 2µm 10µm 2µm
驱动方式 回弹式 气动式
测力 1.5N 可由气压调节 80 80
测量原理 容栅系统 149
149
工作电压 5V 8 21.8 8 21.8
采样频率 100次/秒
使用寿命 1000万次 64.2 64.2
防尘/防水等级 IP65
连接线长度 2m 7107-11 7107-11V
7107-12 7107-12V
出线方式 RS232

容栅测头多路显示器
12
背面
超差指示灯
显示最小值 合格指示灯
显示最大值
显示实测值 参数设置按键

数值清零按键

电源 GND 控制 控制 预 数据输出
输入 输出 留
视频 7133-1
90 单位: mm

50
100 90
7133-1
90 单位: mm

50
100 90
7133-2 7133-2 待续
