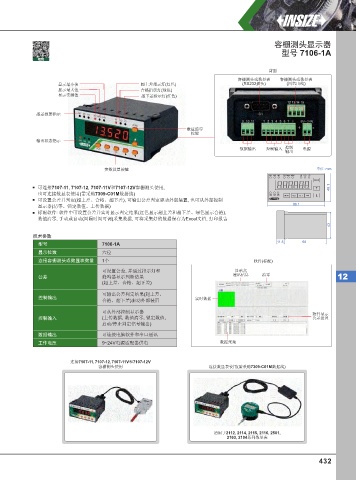

容栅测头显示器
型号 7106-1A
视频

背面
容栅测头或数显表 容栅测头或数显表
显示最小值 超上差指示灯(红色) (RS232插头) (四芯出线)
显示最大值 合格指示灯(绿色)
显示实测值 超下差指示灯(红色)

超差报警指示

数值清零
按键
输出状态指示
数据输出 控制输入 控制 电源
输出

参数设置按键 单位: mm
M1 M2 M3 RV MAX MIN HI GO LO
ZERO
可连接7107-11, 7107-12, 7107-11V和7107-12V容栅测头使用, 48.1
也可连接数显表使用(需采购7309-C01M数据线) M4 M5 M6 MOD CLR SET
可设置公差并判定(超上差、合格、超下差), 可输出公差判定驱动外部装置, 也可从外部控制
显示器(清零、锁定数值、上传数据) 96.1
标配软件: 软件中可设置公差并实时显示判定结果(红色显示超上差和超下差、绿色显示合格),
数值清零, 手动或自动(间隔时间可调)采集数据, 可将采集好的数据保存为Excel文档, 打印报告
43
技术参数
型号 7106-1A 11.5 66
显示位数 六位
连接容栅测头或数显表数量 1个 软件(标配)
可设置公差, 并通过指示灯和 显示盒
公差 蜂鸣器显示判断结果 通讯信息 清零 12
(超上差、合格、超下差)

可输出公差判定结果(超上差、
控制输出 实时数据
合格、超下差)驱动外部装置
可从外部控制显示器 软件显示
控制输入 (上传数据, 数值清零, 锁定数值, 公差设置
启动/停止判定信号输出)
数据输出 可连接电脑软件和串口通讯
工作电压 9~24V电源适配器供电 数据采集

连接7107-11, 7107-12, 7107-11V和7107-12V
容栅测头使用 连接数显表使用(需采购7309-C01M数据线)

适用于2112, 2114, 2115, 2116, 2501,
2103, 2104系列数显表
