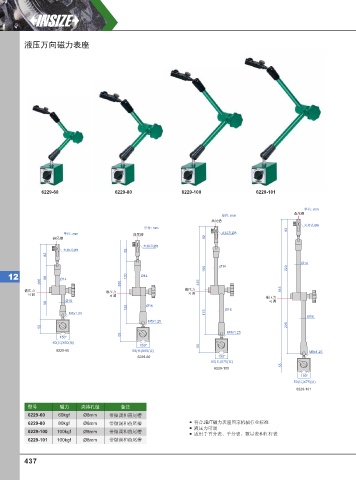

液压万向磁力表座

6229-60 6229-80 6229-100 6229-101

单位: mm
燕尾槽
单位: mm
燕尾槽
夹持孔Ø8
单位: mm 82
单位: mm 燕尾槽 夹持孔Ø8
燕尾槽 82
夹持孔Ø8
夹持孔Ø8 82
82
Ø14
166 Ø14 220
12 98 Ø14 120 Ø14
300 350 445
液压力 液压力 液压力 545
可调 可调 可调
液压力
98 Ø16 Ø16 可调
125 Ø16
M8x1.25 175
Ø16
M8x1.25
55 225
M8x1.25
55
150°
50(长)X60(宽)
150° 55
6229-60 50(长)X60(宽) M8x1.25
6229-80 150°
50(长)X75(宽)
55
6229-100
150°
50(长)X75(宽)
6229-101

型号 磁力 夹持孔径 备注
6229-60 60kgf Ø8mm 带微调和燕尾槽
6229-80 80kgf Ø8mm 带微调和燕尾槽 符合JB/T磁力表座国家机械行业标准
液压力可调
6229-100 100kgf Ø8mm 带微调和燕尾槽 适用于百分表、千分表、数显表和杠杆表
6229-101 100kgf Ø8mm 带微调和燕尾槽
