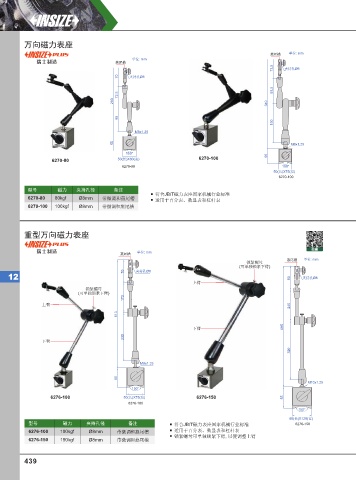

万向磁力表座
燕尾槽 单位: mm
单位: mm
瑞士制造 燕尾槽
73.5 夹持孔Ø8
70 夹持孔Ø8

93.5
72.5
260 340

99
150
M8x1.25
55 M8x1.25

150° 55
6270-80 50(长)X60(宽) 6270-100
6270-80 150°
50(长)X75(宽)
6270-100
型号 磁力 夹持孔径 备注
符合JB/T磁力表座国家机械行业标准
6270-80 80kgf Ø8mm 带微调和燕尾槽 适用于百分表、数显表和杠杆表
6270-100 100kgf Ø8mm 带微调 和燕尾槽

重型万向磁力表座

瑞士制造 单位: mm 视频
燕尾槽
燕尾槽 单位: mm
锁紧螺母
(可单独锁紧下臂)
70 夹持孔Ø8
12 80 夹持孔Ø8
上臂
锁紧螺母
(可单独锁紧下臂)
173
上臂 240
513

下臂 685
235
下臂
320

M8x1.25

55
M10x1.25
150°
6276-100 50(长)X75(宽) 6276-150 55
6276-100
150°
60(长)X120(宽)
型号 磁力 夹持孔径 备注 符合JB/T磁力表座国家机械行业标准 6276-150
6276-100 100kgf Ø8mm 带微调 和燕尾槽 适用于百分表、数显表和杠杆表
锁紧螺母可单独锁紧下臂, 以便调整上臂
6276-150 150kgf Ø8mm 带微调 和燕尾槽

439
