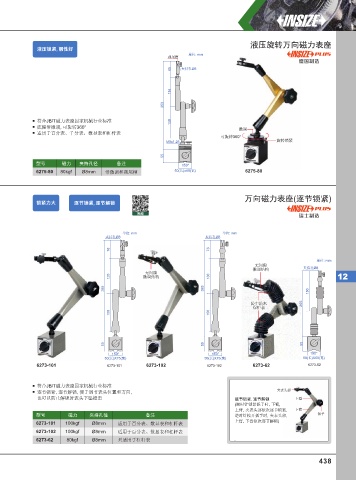

Page 447 - 英示测量INSIZE2025-v.66

液压旋转万向磁力表座
液压锁紧, 钢性好
单位: mm
燕尾槽
德国制造
65 夹持孔Ø8

116

353

符合JB/T磁力表座国家机械行业标准 130
底座带微调, 可旋转360° 微调
适用于百分表、千分表、数显表和杠杆表
可旋转360°
M8x1.25 旋转锁紧

55
型号 磁力 夹持孔径 备注 150°
6275-80 80kgf Ø8mm 带微调和燕尾槽 50(长)x60(宽) 6275-80

万向磁力表座(逐节锁紧)
锁紧⼒⼤ 逐节锁紧, 逐节解锁

视频
瑞士制造

单位: mm 单位: mm
夹持孔Ø8 夹持孔Ø8
76 76

单位: mm
无间隙
微调结构 夹持孔Ø8
无间隙
128 微调结构 130 12
385 385 150

防尘防水 265
保护套
158 156

55 55 55
150° 150° 150°
50(长)X75(宽) 50(长)X75(宽) 50(长)X60(宽)
6273-101 6273-101 6273-102 6273-102 6273-62 6273-62

符合JB/T磁力表座国家机械行业标准
夹表头部
逐节锁紧, 逐节解锁, 便于调节表头位置和方向,
也可以防止解锁时表头下坠撞击 逐节锁紧,逐节解锁 上臂
(顺时针锁紧扳手时, 下臂,
上臂, 夹表头部依次逐节锁紧, 下臂
型号 磁力 夹持孔径 备注 逆时针松开扳手时, 夹表头部, 扳手
上臂, 下臂依次逐节解锁)
6273-101 100kgf Ø8mm 适用于百分表、数显表和杠杆表
6273-102 100kgf Ø8mm 适用于百分表、数显表和杠杆表
6273-62 80kgf Ø8mm 只适用于杠杆表 6867-400
