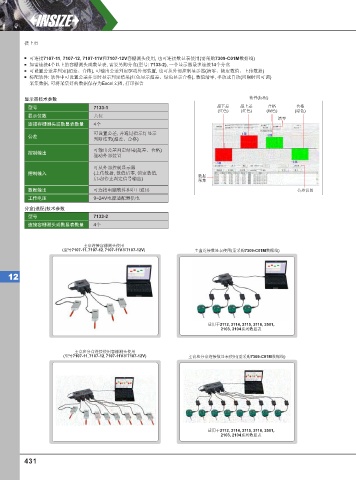

Page 440 - 英示测量INSIZE2025-v.66

接上页

可连接7107-11, 7107-12, 7107-11V和7107-12V容栅测头使用, 也可连接数显表使用(需采购7309-C01M数据线)
如需连接4个以上的容栅测头或数显表, 需要另购分盒(型号: 7133-2), 一个显示器最多连接14个分盒
可设置公差并判定(超差、合格), 可输出公差判定驱动外部装置, 也可从外部控制显示器(清零、锁定数值、上传数据)
标配软件: 软件中可设置公差并实时显示判定结果(红色显示超差、绿色显示合格), 数值清零, 手动或自动(间隔时间可调)
采集数据, 可将采集好的数据保存为Excel文档, 打印报告

显示器技术参数 软件(标配)
型号 7133-1 超下差 超上差 合格 合格
(红色) (红色) (绿色) (绿色)
显示位数 六位
清零
连接容栅测头或数显表数量 4个
可设置公差, 并通过指示灯显示
公差
判断结果(超差、合格)
可输出公差判定结果(超差、合格)
控制输出
驱动外部装置
可从外部控制显示器
控制输入 (上传数据, 数值清零, 锁定数值, 数据
启动/停止判定信号输出) 采集
数据输出 可连接电脑软件和串口通讯 公差设置
工作电压 9~24V电源适配器供电
分盒(选配)技术参数
型号 7133-2
连接容栅测头或数显表数量 4个

主盒连接容栅测头使用
(型号7107-11, 7107-12, 7107-11V和7107-12V) 主盒连接数显表使用(需采购7309-C01M数据线)

12

适用于2112, 2114, 2115, 2116, 2501,
2103, 2104系列数显表

主盒和分盒连接使用容栅测头使用
(型号7107-11, 7107-12, 7107-11V和7107-12V) 主盒和分盒连接数显表使用(需采购7309-C01M数据线)

适用于2112, 2114, 2115, 2116, 2501,
2103, 2104系列数显表

431
