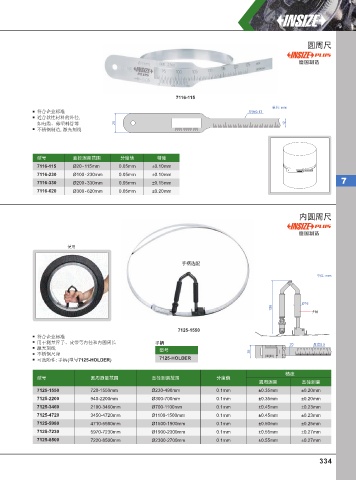

Page 343 - 英示测量INSIZE2025-v.66

圆周尺

德国制造

7116-115

单位: mm
符合企业标准 厚度0.13
适合软性材料的外径,
如电缆、薄塑料管等 25 12
不锈钢制造, 激光刻线

型号 直径测量范围 分度值 精度
7116-115 Ø20 - 115mm 0.05mm ±0.10mm
7116-230 Ø100 - 230mm 0.05mm ±0.10mm
7116-330 Ø200 - 330mm 0.05mm ±0.15mm 7
7116-620 Ø300 - 620mm 0.05mm ±0.20mm

内圆周尺

德国制造
使用

手柄选配

单位: mm

Ø16
158
手柄

7125-1550
符合企业标准
用于测量管子、皮带等内径和内圆周长 手柄 20 厚度0.5
激光刻线 型号
不锈钢尺身 35
可选附件: 手柄(型号7125-HOLDER) 7125-HOLDER

精度
型号 圆周测量范围 直径测量范围 分度值
圆周测量 直径测量
7125-1550 720-1550mm Ø230-490mm 0.1mm ±0.35mm ±0.20mm
7125-2200 940-2200mm Ø300-700mm 0.1mm ±0.35mm ±0.20mm
7125-3460 2190-3460mm Ø700-1100mm 0.1mm ±0.45mm ±0.23mm
7125-4720 3450-4720mm Ø1100-1500mm 0.1mm ±0.45mm ±0.23mm
7125-5980 4710-5980mm Ø1500-1900mm 0.1mm ±0.50mm ±0.25mm
7125-7230 5970-7230mm Ø1900-2300mm 0.1mm ±0.55mm ±0.27mm
7125-8500 7220-8500mm Ø2300-2700mm 0.1mm ±0.55mm ±0.27mm

334
