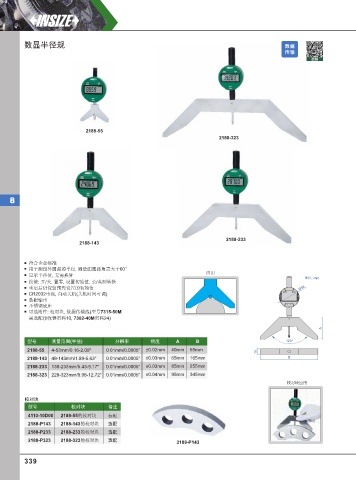

Page 348 - 英示测量INSIZE2025-v.66

数显半径规 数据
传输
视频

2188-55
2188-323

8

2188-233
2188-143

符合企业标准
用于测量外圆弧的半径, 测量面圆弧角需大于60°
显示半径值, 无需换算 应用
单位: mm
按键: 开/关, 置零, 设置初始值, 公/英制转换
重启后仍保留预先设置的初始值 Ø58
CR2032电池, 自动关机(关机时间可调)
数据输出
不锈钢底座
可选附件: 校对块, 数据传输线(型号7315-50M
需选配接收器页码10, 7302-40M页码24)
A

型号 测量范围(半径) 分辨率 精度 A B 120°
2188-55 4-53mm/0.16-2.09" 0.01mm/0.0005" ±0.02mm 40mm 65mm
15
2188-143 48-143mm/1.89-5.63" 0.01mm/0.0005" ±0.03mm 65mm 165mm B
2188-233 138-233mm/5.43-9.17" 0.01mm/0.0005" ±0.03mm 85mm 255mm
2188-323 228-323mm/8.98-12.72" 0.01mm/0.0005" ±0.04mm 95mm 345mm
校对块应用

校对块
型号 校对块 备注
4110-10D00 2188-55的校对块 标配
2188-P143 2188-143的校对块 选配
2188-P233 2188-233的校对块 选配
2188-P323 2188-323的校对块 选配
2188-P143
