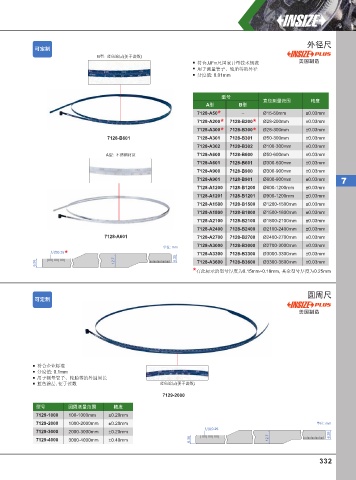

Page 341 - 英示测量INSIZE2025-v.66

外径尺
可定制
B型: 蓝色涂层(便于读数)
符合JJFπ尺国家计量技术规范 美国制造
用于测量管子、轮胎等的外径
分度值: 0.01mm

型号
直径测量范围 精度
A型 B型
7128-A50 * _ Ø15-50mm ±0.03mm
7128-A200 * 7128-B200 * Ø28-200mm ±0.03mm
7128-A300 * 7128-B300 * Ø28-300mm ±0.03mm
7128-B601 7128-A301 7128-B301 Ø50-300mm ±0.03mm
7128-A302 7128-B302 Ø100-300mm ±0.03mm
A型: 不锈钢材质 7128-A600 7128-B600 Ø50-600mm ±0.03mm
7128-A601 7128-B601 Ø300-600mm ±0.03mm
7128-A900 7128-B900 Ø300-900mm ±0.03mm
7128-A901 7128-B901 Ø600-900mm ±0.03mm 7
7128-A1200 7128-B1200 Ø600-1200mm ±0.03mm
7128-A1201 7128-B1201 Ø900-1200mm ±0.03mm
7128-A1500 7128-B1500 Ø1200-1500mm ±0.03mm
7128-A1800 7128-B1800 Ø1500-1800mm ±0.03mm
7128-A2100 7128-B2100 Ø1800-2100mm ±0.03mm
7128-A2400 7128-B2400 Ø2100-2400mm ±0.03mm
7128-A601 7128-A2700 7128-B2700 Ø2400-2700mm ±0.03mm

单位: mm 7128-A3000 7128-B3000 Ø2700-3000mm ±0.03mm
厚度0.25 * 7128-A3300 7128-B3300 Ø3000-3300mm ±0.03mm
6.35 12.7 6.35 7128-A3600 7128-B3600 Ø3300-3600mm ±0.03mm
* 有此标示的型号厚度为0.15mm~0.18mm, 其余型号厚度为0.25mm

圆周尺
可定制
美国制造

符合企业标准
分度值: 0.1mm
用于测量管子、轮胎等的外圆周长
蓝色涂层,便于读数 蓝色涂层(便于读数)
7129-2000

型号 圆周测量范围 精度
7129-1000 100-1000mm ±0.20mm
7129-2000 1000-2000mm ±0.20mm 单位: mm
厚度0.25
7129-3000 2000-3000mm ±0.20mm 6.35
7129-4000 3000-4000mm ±0.40mm 6.35 12.7

332
