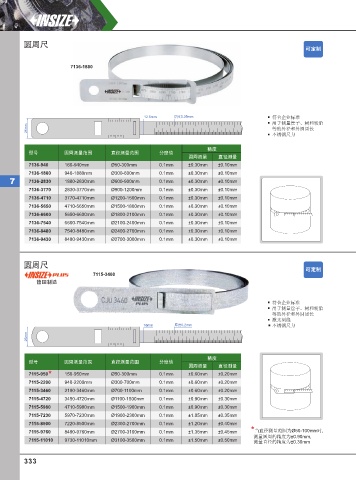

Page 342 - 英示测量INSIZE2025-v.66

圆周尺
可定制

7136-1880

12.5mm 厚度0.25mm 符合企业标准
用于测量管子、树和轮胎
25mm 等的外径和外圆周长
不锈钢尺身

精度
型号 圆周测量范围 直径测量范围 分度值
圆周测量 直径测量
7136-940 160-940mm Ø50-300mm 0.1mm ±0.30mm ±0.10mm
7136-1880 940-1880mm Ø300-600mm 0.1mm ±0.30mm ±0.10mm
7 7136-2830 1880-2830mm Ø600-900mm 0.1mm ±0.30mm ±0.10mm
7136-3770 2830-3770mm Ø900-1200mm 0.1mm ±0.30mm ±0.10mm
7136-4710 3770-4710mm Ø1200-1500mm 0.1mm ±0.30mm ±0.10mm
7136-5650 4710-5650mm Ø1500-1800mm 0.1mm ±0.30mm ±0.10mm
7136-6600 5650-6600mm Ø1800-2100mm 0.1mm ±0.30mm ±0.10mm
7136-7540 6600-7540mm Ø2100-2400mm 0.1mm ±0.30mm ±0.10mm
7136-8480 7540-8480mm Ø2400-2700mm 0.1mm ±0.30mm ±0.10mm
7136-9430 8480-9430mm Ø2700-3000mm 0.1mm ±0.30mm ±0.10mm

圆周尺
可定制
7115-3460
德国制造

符合企业标准
用于测量管子、树和轮胎
等的外径和外圆周长
激光刻线
16mm 厚度0.2mm 不锈钢尺身
25mm

精度
型号 圆周测量范围 直径测量范围 分度值
圆周测量 直径测量
7115-950* 150-950mm Ø50-300mm 0.1mm ±0.60mm ±0.20mm
7115-2200 940-2200mm Ø300-700mm 0.1mm ±0.60mm ±0.20mm
7115-3460 2190-3460mm Ø700-1100mm 0.1mm ±0.60mm ±0.20mm
7115-4720 3450-4720mm Ø1100-1500mm 0.1mm ±0.90mm ±0.30mm
7115-5980 4710-5980mm Ø1500-1900mm 0.1mm ±0.90mm ±0.30mm
7115-7230 5970-7230mm Ø1900-2300mm 0.1mm ±1.05mm ±0.35mm
7115-8500 7220-8500mm Ø2300-2700mm 0.1mm ±1.20mm ±0.40mm
7115-9760 8490-9760mm Ø2700-3100mm 0.1mm ±1.35mm ±0.45mm *当直径测量范围为Ø50-100mm时,
测量圆周的精度为±0.90mm,
7115-11010 9730-11010mm Ø3100-3500mm 0.1mm ±1.50mm ±0.50mm 测量直径的精度为±0.30mm

333
