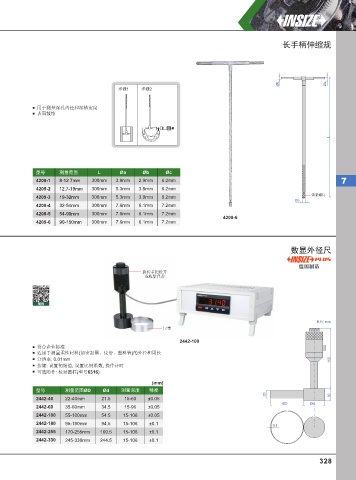

Page 337 - 英示测量INSIZE2025-v.66

长手柄伸缩规

Øb Øa
步骤 1 步骤2

用于测量深孔内径和深槽宽度
表面镀铬

L

型号 测量范围 L Øa Øb Øc
4209-1 8-12.7mm 300mm 3.9mm 2.9mm 6.2mm 7
4209-2 12.7-19mm 300mm 5.3mm 3.8mm 6.2mm
锁紧螺钉
4209-3 19-32mm 300mm 5.3mm 3.8mm 6.2mm
Øc
4209-4 32-54mm 300mm 7.6mm 6.1mm 7.2mm
4209-5 54-90mm 300mm 7.6mm 6.1mm 7.2mm
4209-6
4209-6 90-150mm 300mm 7.6mm 6.1mm 7.2mm

数显外径尺

德国制造
旋转手把松开
或收紧尺带

视频

单位: mm
尺带

2442-100
符合企业标准
适用于测量柔性材料(如密封圈、皮带、塑料管)的外径和周长
分辨率: 0.01mm 155
按键: 设置初始值, 设置比例系数, 操作计时
可选附件: 校对圆柱(型号6316)
(mm)
型号 测量范围ØD Ød 测量深度 精度
20 30
2442-40 22-40mm 21.5 15-60 ±0.05
ØD Ød
2442-60 35-60mm 34.5 15-96 ±0.05
2442-100 55-100mm 54.5 15-106 ±0.05
2442-180 95-180mm 94.5 15-106 ±0.1 0.1
2442-255 170-255mm 169.5 15-106 ±0.1
2442-330 245-330mm 244.5 15-106 ±0.1

328
