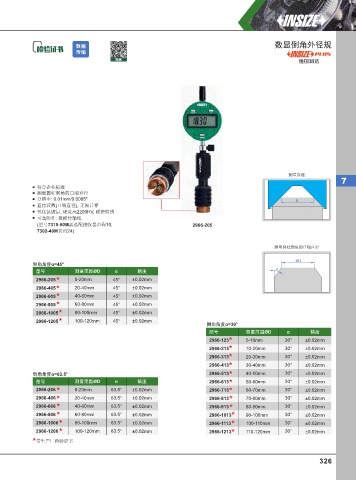

数据 数显倒角外径规
传输
视频
德国制造

测量原理
7
7
符合企业标准
测量圆柱倒角的口端直径
分辨率: 0.01mm/0.0005" D
直接读数(口端直径), 无需计算
氧化钛镀层, 硬度高2200HV, 耐磨防锈
可选附件: 数据传输线
(型号7315-50M需选配接收器页码10, 2966-205
7302-40M页码24)

测量圆柱倒角的口端直径

ØD
倒角角度α=45°
型号 测量范围ØD α 精度 α
2966-205 * 5-20mm 45° ±0.02mm
2966-405 * 20-40mm 45° ±0.02mm
2966-605 * 40-60mm 45° ±0.02mm
2966-805 * 60-80mm 45° ±0.02mm
2966-1005 * 80-100mm 45° ±0.02mm
2966-1205* 100-120mm 45° ±0.02mm
倒角角度α=30°
型号 测量范围ØD α 精度
2966-123 * 5-10mm 30° ±0.02mm
2966-213* 10-20mm 30° ±0.02mm
2966-313 * 20-30mm 30° ±0.02mm
2966-413 * 30-40mm 30° ±0.02mm
倒角角度α=63.5° 2966-513 * 40-50mm 30° ±0.02mm
型号 测量范围ØD α 精度 2966-613 * 50-60mm 30° ±0.02mm
2966-206 * 5-20mm 63.5° ±0.02mm 2966-713 * 60-70mm 30° ±0.02mm
2966-406 * 20-40mm 63.5° ±0.02mm 2966-813 * 70-80mm 30° ±0.02mm
2966-606 * 40-60mm 63.5° ±0.02mm 2966-913 * 80-90mm 30° ±0.02mm
2966-806 * 60-80mm 63.5° ±0.02mm 2966-1013* 90-100mm 30° ±0.02mm
2966-1006 * 80-100mm 63.5° ±0.02mm 2966-1113 * 100-110mm 30° ±0.02mm
2966-1206 * 100-120mm 63.5° ±0.02mm 2966-1213 * 110-120mm 30° ±0.02mm
* 带生产厂检验证书
