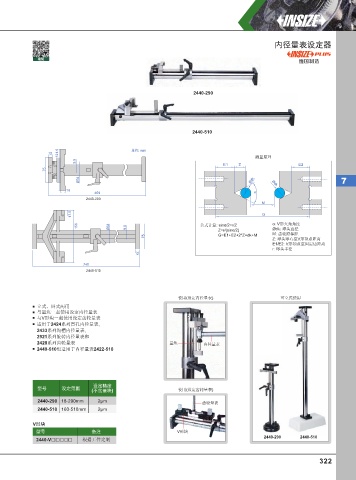

Page 331 - 英示测量INSIZE2025-v.66

内径量表设定器

视频
德国制造

2440-290

2440-510

121.5 测量原理
12 单位: mm
9.5
E1 Z E2
75
Ø34 Ødk Ødk 7

16
409 α
2440-290
M
17.5 G

156 Ø34 9.5 公式计算: sinα/2=r/Z α: V形夹角角度
Z=r/(sinα/2) Ødk: 球头直径
75 G=E1+E2+2*Z+dk+M M: 齿轮跨棒距
Z: 球头球心至V形顶点距离
E1/E2: V形顶点至固定边距离
r: 球头半径
12
740
2440-510

使用(设定内径量表) 可立式使用
立式、卧式两用
与量块一起使用设定内径量表
与V形块一起使用设定齿轮量表
适用于2424系列盲孔内径量表,
2433系列沟槽内径量表,
2921系列旋转内径量表和
2428系列齿轮量表 量块 内径量表
2440-510也适用于内径量表2422-510

设定精度
型号 设定范围 使用(设定齿轮量表)
(不含量块)
2440-290 18-290mm 2µm 齿轮量表
2440-510 160-510mm 2µm

V形块
型号 备注 V形块
2440-290 2440-510
2440-V 根据工件定制

322
