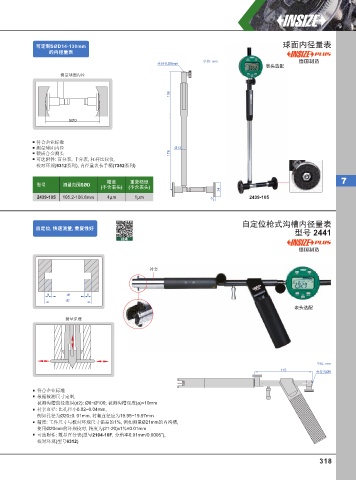

球面内径量表
可定制SØD14-130mm
的内径量表
单位: mm 德国制造
夹持孔Ø8mm
表头选配
测量球面内径

108

SØD

符合企业标准
测量球面内径 Ø12
硬质合金测头 178
可选附件: 百分表, 千分表, 杠杆比较仪,
校对环规(6312系列), 内径量表长手柄(7352系列)

精度 重复精度 7
型号 测量范围SØD
(不含表头) (不含表头)
34
2439-105 4µm 1µm 5 2439-105
105.2-106.8mm

自定位枪式沟槽内径量表
⾃定位, 快速测量, 重复性好
型号 2441
视频
德国制造

衬套

a d1 a
d2
表头选配
测量原理

单位: mm
115
夹持孔Ø8

符合企业标准
根据被测尺寸定制,
被测沟槽直径范围(d2): Ø6~Ø100; 被测沟槽深度(a)<10mm
衬套直径: 比孔径小0.02~0.04mm,
例如孔径为Ø20±0.01mm, 衬套直径应为19.95~19.97mm
精度: 工件尺寸与校对环规尺寸偏差的1%, 例如测量Ø21mm的内沟槽,
使用Ø20mm的环规校对, 精度为(21-20)x1%=0.01mm
可选附件: 数显百分表(型号2104-10F, 分辨率0.01mm/0.0005"),
校对环规(型号6312)
