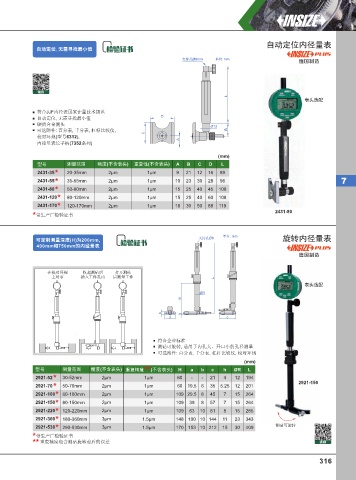

Page 325 - 英示测量INSIZE2025-v.66

自动定位内径量表
⾃动定位, ⽆需寻找最⼩值
夹持孔Ø8mm 单位: mm
德国制造

视频
L
表头选配

符合JJF内径表国家计量技术规范
自动定位, 无需寻找最小值 D
硬质合金测头 Ø12
可选附件: 百分表, 千分表, 杠杆比较仪, B
C
校对环规(型号6312),
A
内径量表长手柄(7352系列)
(mm)
型号 测量范围 精度(不含表头) 重复性(不含表头) A B C D L
2431-35 * 20-35mm 2µm 1µm 9 21 12 16 89
2431-55 * 35-55mm 2µm 1µm 10 23 30 28 96 7
2431-80 * 50-80mm 2µm 1µm 15 25 40 45 108
2431-120 * 80-120mm 2µm 1µm 15 25 40 60 108
2431-170 * 120-170mm 2µm 1µm 18 30 50 88 119
2431-80
* 带生产厂检验证书

单位: mm
可定制测量深度(H)为200mm, 夹持孔Ø8 旋转内径量表
400mm和750mm的内径量表
德国制造

在校对环规 收起测砧后 打开测砧
上对零 插入工件孔内 后测量工件 L
表头选配
ØR
H

b
h
a c

符合企业标准
测砧可旋转, 适用于内孔大、开口小的孔径测量
可选附件: 百分表, 千分表, 杠杆比较仪, 校对环规
(mm)
**
型号 测量范围 精度(不含表头) 重复精度 (不含表头) H a b c h ØR L
2921-52 * 30-52mm 2μm 1μm 60 - - 21 4 12 194
2921-70 * 50-70mm 2μm 1μm 60 19.5 6 35 5.25 12 201 2921-150
2921-100 * 60-100mm 2μm 1μm 109 29.5 8 45 7 15 264
2921-150 * 80-150mm 2μm 1μm 109 39 8 57 7 15 264
2921-220 * 120-220mm 2μm 1μm 109 63 10 81 8 15 265
2921-360 * 180-360mm 3μm 1.5μm 148 100 10 144 11 23 343
2921-530 * 290-530mm 3μm 1.5μm 170 153 10 212 15 30 409 测砧可旋转
* 带生产厂检验证书
** 重复精度包含测砧旋转前后的误差 视频

316
