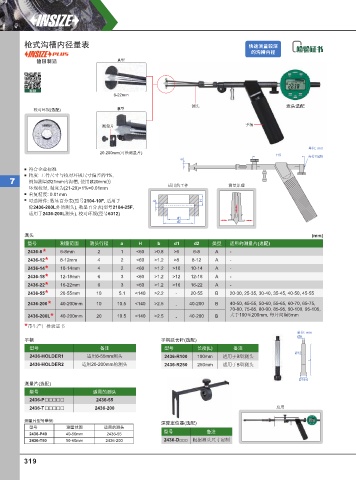

Page 328 - 英示测量INSIZE2025-v.66

枪式沟槽内径量表 快速测量较深
的沟槽内径
德国制造 A型

视频
6-22mm
测头 表头选配
校对环规(选配) B型

测量片 手柄

单位: mm
20-200mm(可换测量片)
115
夹持孔Ø8
a
符合企业标准
精度: 工件尺寸与校对环规尺寸偏差的1%,
7 例如测量Ø21mm内沟槽, 使用Ø20mm的
环规校对, 精度为(21-20)×1%=0.01mm 适用的工件 测量原理
重复精度: 0.01mm
可选附件: 数显百分表(型号2104-10F, 适用于 b H
除2436-200L外的测头), 数显百分表(型号2104-25F,
适用于2436-200L测头), 校对环规(型号6312)
d1
d2
测头 (mm)
型号 测量范围 测头行程 a H b d1 d2 类型 适用的测量片(选配)
2436-8 * 6-8mm 2 1 <60 >0.8 >6 6-8 A -
2436-12 * 8-12mm 4 2 <60 >1.2 >8 8-12 A -
2436-14 * 10-14mm 4 2 <60 >1.2 >10 10-14 A -
2436-18 * 12-18mm 6 3 <60 >1.2 >12 12-18 A -
2436-22 * 16-22mm 6 3 <60 >1.2 >16 16-22 A -
2436-55 * 20-55mm 10 5.1 <140 >2.2 - 20-55 B 20-30, 25-35, 30-40, 35-45, 40-50, 45-55
2436-200 * 40-200mm 10 10.5 <140 >2.5 - 40-200 B 40-50, 45-55, 50-60, 55-65, 60-70, 65-75,
70-80, 75-85, 80-90, 85-95, 90-100, 95-105,
2436-200L * 40-200mm 20 10.5 <140 >2.5 - 40-200 B 大于100至200mm, 每片间隔5mm
* 带生产厂检验证书
单位: mm
Ø8
手柄 手柄延长杆(选配)
型号 备注 型号 长度(L) 备注
Ø12
2436-HOLDER1 适用6-55mm测头 2436-R100 100mm 适用于B型测头
L
2436-HOLDER2 适用20-200mm的测头 2436-R250 250mm 适用于B型测头
Ø19.6
测量片(选配)
型号 适用的测头
2436-P 2436-55
2436-T 2436-200 应用

测量片型号举例:
深度定位器(选配)
型号 测量范围 适用的测头
型号 备注
2436-P40 40-50mm 2436-55
2436-T50 50-60mm 2436-200 2436-D□□□ 根据测头尺寸定制

319
