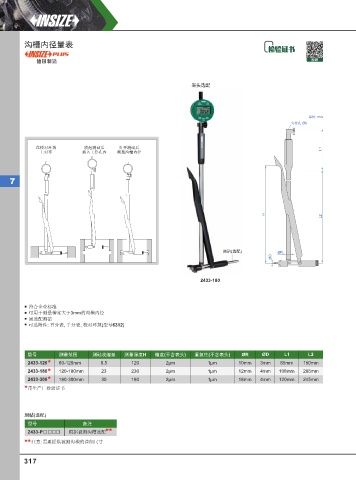

沟槽内径量表

德国制造 视频

表头选配

单位: mm
夹持孔 Ø8

在校对环规 收起测砧后 打开测砧后 L1
上对零 插入工件孔内 测量沟槽内径

7

H
L2

测砧(选配) ØR
ØD

2433-180

符合企业标准
可用于测量槽宽大于3mm的沟槽内径
需选配测砧
可选附件: 百分表, 千分表, 校对环规(型号6312)

型号 测量范围 测砧收缩量 测量深度H 精度(不含表头) 重复性(不含表头) ØR ØD L1 L2
2433-120 * 60-120mm 8.5 120 2µm 1µm 10mm 3mm 85mm 150mm
2433-180 * 120-180mm 23 230 2µm 1µm 12mm 4mm 108mm 285mm
2433-300 * 180-300mm 30 180 2µm 1µm 18mm 4mm 120mm 245mm
* 带生产厂检验证书

测砧(选配)
型号 备注
2433-P 根据被测沟槽选配**
** 注意: 需要提供被测沟槽的详细尺寸
