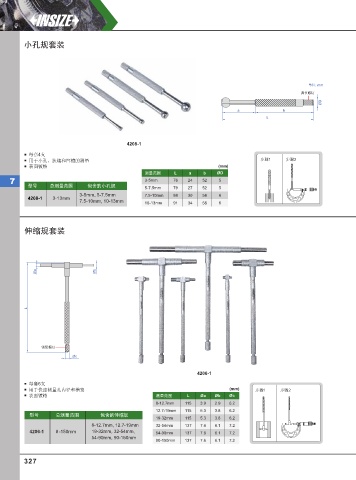

Page 336 - 英示测量INSIZE2025-v.66

小孔规套装

单位: mm
调节螺钉
ØD
a b
L

4208-1

每套4支
用于小孔、狭缝和凹槽的测量 步骤 1 步骤 2
表面镀铬 (mm)
测量范围 L a b ØD
7 3-5mm 76 24 52 5
型号 总测量范围 包含的小孔规
5-7.5mm 79 27 52 5
3-5mm 5-7.5mm 7.5-10mm 88 30 58 6
,
4208-1 3-13mm
7.5-10mm 10-13mm
,
10-13mm 91 34 58 6
伸缩规套装

Øa Øb

L

锁紧螺钉
Øc

4206-1
每套6支
用于快速测量孔内径和槽宽 (mm) 步骤 1 步骤2
表面镀铬 测量范围 L Øa Øb Øc
8-12.7mm 115 3.9 2.9 6.2
12.7-19mm 115 5.3 3.8 6.2
型号 总测量范围 包含的伸缩规
19-32mm 115 5.3 3.8 6.2
8-12.7mm, 12.7-19mm 32-54mm 137 7.6 6.1 7.2
4206-1 8 -150mm 19-32mm, 32-54mm, 54-90mm 137 7.6 6.1 7.2
54-90mm, 90-150mm
90-150mm 137 7.6 6.1 7.2

327
