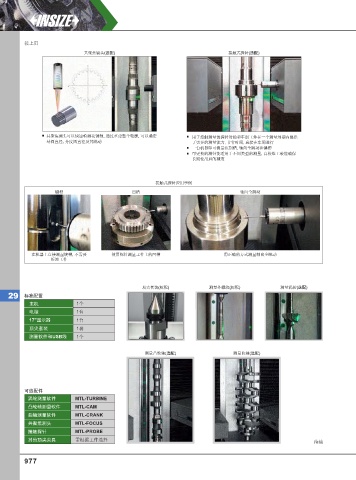

Page 986 - 英示测量INSIZE2025-v.66

接上页
共聚焦镜头(选配) 接触式探针(选配)

共聚焦测头可以快速检测花键轴, 通过重建整个轮廓, 可以确定 用于接触测量的探针对轴和车削工件在一个测量周期内提供
基圆直径, 分度圆直径及其跳动 了更多的测量能力, 节省时间, 直接在车间进行
一台机器即可测量沉割槽, 轴向全跳动和键槽
可更换的测针能适用于不同类型的测量, 自校准工装能确保
长期使用后的精度

接触式探针应用举例
键槽 凹槽 轴向全跳动

在机器上直接测量键槽, 不需要 使用探针测量工件上的凹槽 用正确的方式测量轴向全跳动
拆卸工件

顶尖套装(标配) 测量外螺纹(标配) 测量涡轮(选配)
29 标准配置
主机 1个
电脑 1台
17"显示器 1台
顶尖套装 1套
测量软件和USB线 1个

测量凸轮轴(选配) 测量曲轴(选配)

可选配件
涡轮测量软件 MTL-TURBINE
凸轮轴测量软件 MTL-CAM
曲轴测量软件 MTL-CRANK
共聚焦测头 MTL-FOCUS
接触探针 MTL-PROBE
其他顶尖夹具 需根据工件选择 待续
