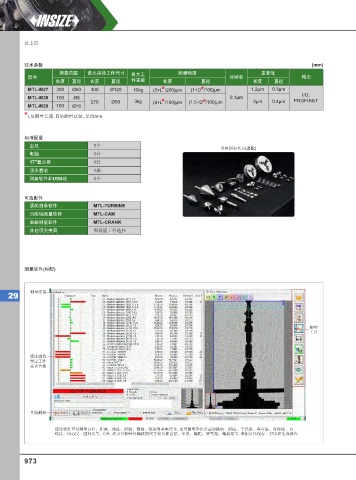

接上页

技术参数 (mm)
测量范围 最大夹持工件尺寸 最大工 测量精度 重复性
型号 分辨率 输出
长度 直径 长度 直径 件重量 长度 直径 长度 直径

*
*
MTL-M27 300 Ø60 300 Ø120 10kg (3+L /200)µm (1+D /100)µm 1.2µm 0.3µm
I/O,
MTL-M28 100 Ø8 0.1µm
*
*
270 Ø90 3kg (4+L /100)µm (1.5+D /100)µm 3µm 0.4µm PROFINET
MTL-M29 100 Ø16
*L是测量长度, D是测量直径, 单位mm
标准配置
主机 1个
各种顶尖夹具(选配)
电脑 1台
17"显示器 1台
顶尖套装 1套
测量软件和USB线 1个

可选配件
涡轮测量软件 MTL-TURBINE
凸轮轴测量软件 MTL-CAM
曲轴测量软件 MTL-CRANK
其他顶尖夹具 需根据工件选择

测量软件(标配)

测量结果
29

测量
工具

通过颜色
判定工件
是否合格

开始测量

通过软件可以测量直径、距离、角度、圆弧、倒角、锥度等基本尺寸, 也可测量形位公差如跳动、圆度、平行度、垂直度、对称度、直
线度、同心度、圆柱度等, 另外, 还可以测量外螺纹的尺寸如公称直径、中景、螺距、牙型角、螺旋角等, 数据可以保存、打印和生成报告
