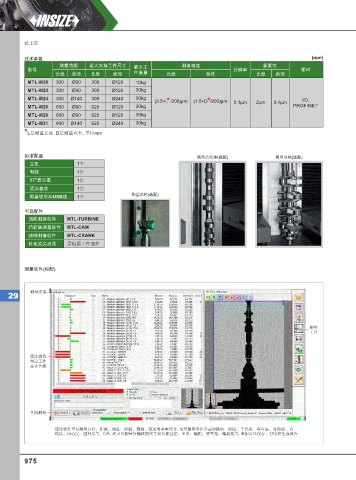

接上页

技术参数 (mm)
测量范围 最大夹持工件尺寸 最大工 测量精度 重复性
型号 分辨率 输出
长度 直径 长度 直径 件重量 长度 直径 长度 直径
MTL-M30 300 Ø60 300 Ø120 10kg
MTL-M23 300 Ø90 300 Ø120 30kg
MTL-M24 300 Ø140 300 Ø240 30kg I/O,
*
*
(3.5+L /200)µm (1.5+D /200)µm 0.1µm 2µm 0.4µm
MTL-M25 600 Ø60 625 Ø120 30kg PROFINET
MTL-M26 600 Ø90 625 Ø120 30kg
MTL-M31 600 Ø140 625 Ø240 30kg
*L是测量长度, D是测量直径, 单位mm

标准配置 测量凸轮轴(选配) 测量曲轴(选配)
主机 1个
电脑 1台
17"显示器 1台
顶尖套装 1套
测量软件和USB线 1个 测量涡轮(选配)

可选配件
涡轮测量软件 MTL-TURBINE
凸轮轴测量软件 MTL-CAM
曲轴测量软件 MTL-CRANK
其他顶尖夹具 需根据工件选择

测量软件(标配)

测量结果
29

测量
工具

通过颜色
判定工件
是否合格

开始测量

通过软件可以测量直径、距离、角度、圆弧、倒角、锥度等基本尺寸, 也可测量形位公差如跳动、圆度、平行度、垂直度、对称度、直
线度、同心度、圆柱度等, 另外, 还可以测量外螺纹的尺寸如公称直径、中景、螺距、牙型角、螺旋角等, 数据可以保存、打印和生成报告
