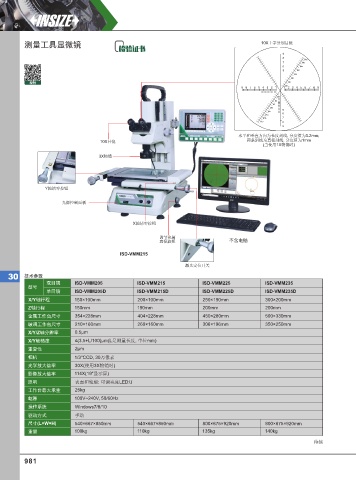

Page 990 - 英示测量INSIZE2025-v.66

测量工具显微镜 10X十字分划目镜

9
8
18
7 16
6 14
5 12
10
8
视频 6
9 8 7 6 5 4 3 2 1 1 4 2 3 4 5 6 7 8 9
3
5
7
9
5
11
6
13
15 7
17 8
9
水平和垂直方向为长度刻线, 分度值为0.2mm;
10X目镜 两条斜线为直径刻线, 分度值为1mm
(当使用1X物镜时)
3X物镜

Y轴清零按钮

光源控制面板

X轴清零按钮
调节光阑
直径旋钮 不含电脑

ISD-VMM215

激光定位开关
30 技术参数
双目镜 ISD-VMM205 ISD-VMM215 ISD-VMM225 ISD-VMM235
型号
单目镜 ISD-VMM205D ISD-VMM215D ISD-VMM225D ISD-VMM235D
X/Y轴行程 150×100mm 200×100mm 250×150mm 300×200mm
Z轴行程 150mm 150mm 200mm 200mm
金属工作台尺寸 354×228mm 404×228mm 450×280mm 500×330mm
玻璃工作台尺寸 210×160mm 260×160mm 306×196mm 350×250mm
X/Y/Z轴分辨率 0.5µm
X/Y轴精度 ≤(3.5+L/100)µm(L是测量长度, 单位mm)
重复性 2µm
相机 1/3"CCD, 30万像素
光学放大倍率 30X(使用3X物镜时)
影像放大倍率 114X(19"显示屏)
照明 表面和轮廓: 可调亮度LED灯
工作台最大承重 25kg
电源 100V~240V, 50/60Hz
操作系统 Windows7/8/10
驱动方式 手动
尺寸(L×W×H) 540×667×850mm 540×667×850mm 800×675×920mm 800×675×920mm
重量 100kg 110kg 135kg 140kg
待续
