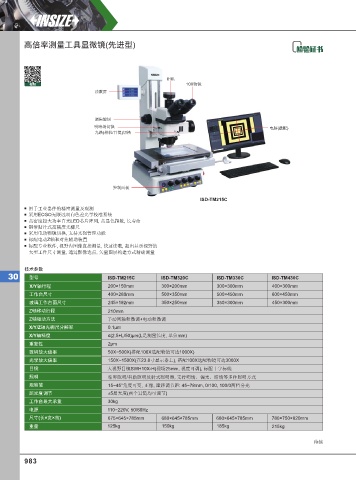

P. 992
高倍率测量工具显微镜(先进型)
相机
视频 10X物镜
读数屏
调焦旋钮
明暗场切换 电脑(选配)
光路(相机/目镜)切换
控制面板
ISD-TM215C
用于工业器件的精密测量及观测
采用ECGO无限远双向色差光学校准系统
高密度超大功率白光LED芯片阵列, 高显色指数, 长寿命
钢带贴片式高精度光栅尺
采用电动物镜切换, 支持光强管理功能
标配电动Z轴和对焦辅助装置
标配专业软件, 视野内图像直接测量, 快速读数, 超出显示视野的
大型工件尺寸测量, 通过影像选点, 矢量图层构建方式精确测量
技术参数
30 型号 ISD-TM215C ISD-TM320C ISD-TM330C ISD-TM430C
X/Y轴行程 200×150mm 300×200mm 300×300mm 400×300mm
工作台尺寸 400×280mm 500×350mm 500×450mm 600×450mm
玻璃工作台面尺寸 245×192mm 350×250mm 350×300mm 450×300mm
Z轴移动行程 210mm
Z轴驱动方法 手动同轴粗微调+电动粗微调
X/Y/Z轴光栅尺分辨率 0.1µm
X/Y轴精度 ≤(2.5+L/50)µm(L是测量长度, 单位mm)
重复性 2µm
数码放大倍率 50X~500X(搭配100X选配物镜可达1000X)
光学放大倍率 150X~1500X(在23.8寸显示器上), 搭配100X选配物镜可达3000X
目镜 大视野目镜SWH10X-H(视场25mm, 视度可调), 标配十字标线
照明 临界照明/科勒照明反射式照明器, 支持明场、偏光、暗场等多种照明方式
观察筒 15~45°角度可变, 正像, 瞳距调节距: 45~78mm, 0/100, 100/0两档分光
屈光度调节 ±5屈光度(两个目镜均可调节)
工作台最大承重 30kg
电源 110~220V, 50/60Hz
尺寸(长×宽×高) 675×645×785mm 680×645×785mm 680×645×785mm 780×750×820mm
重量 125kg 150kg 185kg 215kg
待续
